Расчёт элементов устройства, выбор типов и номиналов

максимальное увеличение площадей металлических проводников с большими токами.

Печатная плата выполнена из двустороннего фольгированного стеклотекстолита толщиной 1,5-2 мм фотохимическим методом. Пайка выводов элементов выполнена припоем ПОС-61. Шаг координатной сетки 2,54 мм.

Рисунок печатной платы, расположение элементов и расположение отверстий приведены в приложениях Г и Д.

Заключение

В данной курсовой работе разработано устройство генератора линейно спадающего напряжения имеющего следующие параметры: выходное напряжение 10В; сопротивление нагрузки 10 Ом; коэффициент нелинейности около 0,3%; частота следования импульсов задается внешним сигналом; КПД устройства 71%; напряжение питания однополярное 30В.

Приложение А

Входные и выходные характеристики КТ216А

Выходные характеристики

Входные характеристики

Приложение Б

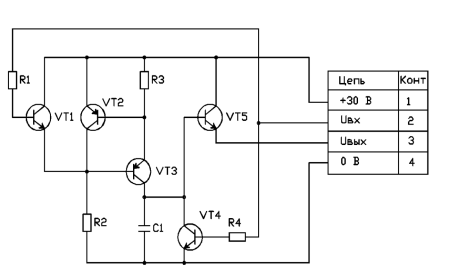

Принципиальная схема

Приложение В

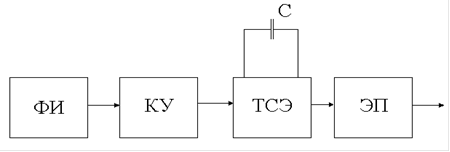

Структурная схема устройства

Приложение Г

Рисунок проводников платы

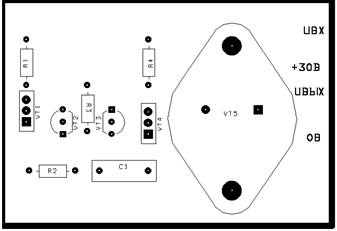

Расположение деталей на плате

Приложение Д

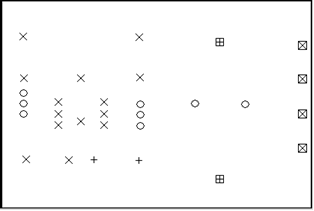

Расположение отверстий

Виды отверстий на плате

Обозначение	Диаметр
x	0,8мм
+	1мм
o	1,4мм
\|x\|	2,8мм
\|+\|	4мм
