Для данных параметров первой и второй сред на заданной частоте построить графики зависимоти модуля и фазы (в градусах) .

Для данных параметров первой и второй сред на заданной частоте построить графики зависимоти модуля и фазы (в градусах) коэффициента .отражения плоской электромагнитной волны от угла падения (от 0 до 90°) для вертикальной (параллельной) и горизонтальной (перпендикулярной) поляризации падающего поля. Вычислить длину волны и фазовую скорость электромагнитной волны и фазовую скорость электромагнитной волны в первой и второй среде, а также угол Брюстера или, соответственно, угол полного внутреннего отражения.

Формула для коэффициента отражения плоской электромагнитной волны в случае перпендикулярной поляризации:

Здесь

- волновое сопротивление первой среды (воздух).

- волновое сопротивление второй среды (лед), с учетом того что лед является средой, в которой имеют место диэлектрические потери.

Учитывая, что данные среды (воздух и лед) являются немагнитными, Гн/м.

- тангенс угла потерь в диэлектрике, - удельная проводимость среды (лед), ; .

По закону Снеллиуса:

- углы падения и преломления соответственно.

Выразим через :

Найдем значения модуля и фазы коэффициента отражения :

Построим зависимость модуля и фазы коэффициента отражения от угла падения , для этого воспользуемся системой MathCAD. Подставляя выраженные ранее значения волновых сопротивлений и , угла , получаем:

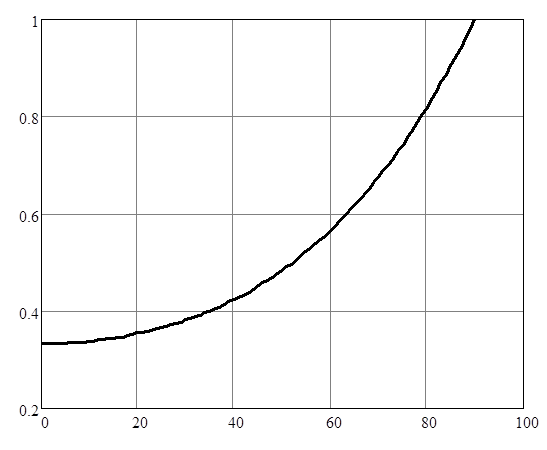

Рис. 1. График зависимости модуля от угла падения .

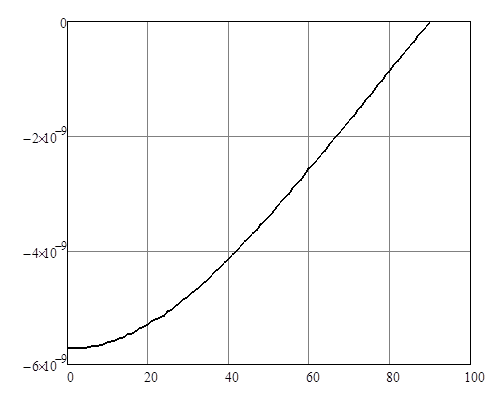

Рис. 2. График зависимости фазы от угла падения .

Аналогично по формуле коэффициента отражения для случая параллельной поляризации

построим зависимости модуля и фазы от угла падения:

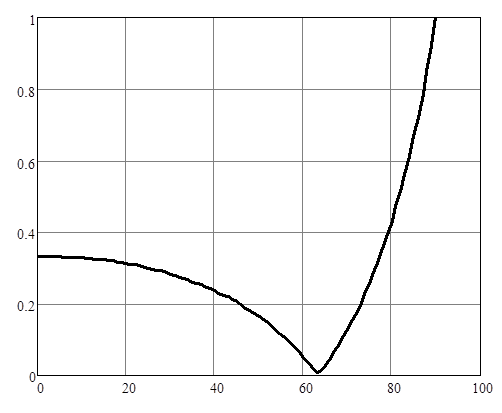

Рис. 3. График зависимости модуля от угла падения .

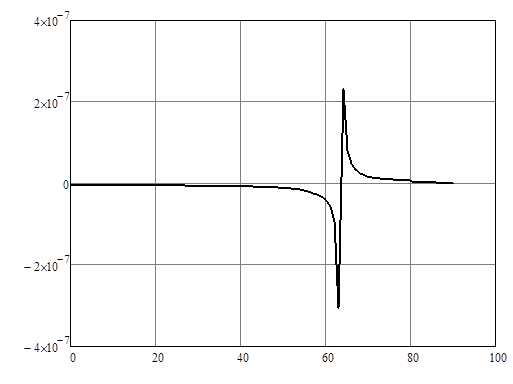

Рис. 4. График зависимости фазы от угла падения .

Вычислим длину волны и фазовую скорость электромагнитной волны в первой и второй среде, а также угол Брюстера:

, ,

где - длина волны в вакууме.

Для воздуха:

Для льда:

Перейти на страницу: 1 2 3 4
