Создание оригинала и фотошаблона

Оригинал рисунка печатной платы - это реальное изображение на основе чертежа технологического слоя платы, выполненное в увеличенном масштабе, обычно в позитивном изображении.

Фотошаблоны обеспечивают нанесение рисунка оригинала (или непосредственно чертежа) на поверхность заготовки печатной платы. Фотошаблон - это графическое позитивное или негативное изображение рисунка платы в натуральную величину (масштаб 1:1) на светопроницаемой фотопластинке или пленочном материале, полученное путем фотографирования оригинала.

По назначению фотошаблоны подразделяют на контрольные, которые хранятся как эталоны, и рабочие, которые изготовляются с контрольных. Рабочие фотошаблоны служат для переноса имеющегося на них рисунка на плату.

Изображение элементов на фотошаблоне должно соответствовать требованиям чертежа и быть черно-белым, контрастным, с четкими и ровными краями. Размеры печатных проводников и контактных площадок устанавливают с учетом степени подтравливания.

Конструктивно блок выполнен на односторонней печатной плате, которая изготовляется комбинированным позитивным методом по третьему классу точности. По этому методу проводниковый рисунок получили субтрактивным процессом (химическим травлением медной фольги), а металлизацию монтажных отверстий - аддитивным процессом (химическим меднением с последующим гальваническим наращиванием полученного слоя). Плата разработана и произведена трассировка печатных проводников автоматизированным методом в программе P-CAD. Для платы использован односторонний теплостойкий негорючий фольгированный стеклотекстолит марки СТФ-1-35-1,5 (1 - односторонний , 35 обозначает толщину фольги в микрометрах, 1,5 - толщина диэлектрика (мм)) облицованный с одной стороны медной электролитической гальвано-стойкой фольгой толщиной 35 мкм. Травление печатной платы струйное.

Устройство устанавливается на монитор и непрерывно следит за расстоянием от наблюдателя лица до экрана. Если наблюдатель смотрит в монитор с безопасного расстояния от 35 до 60 сантиметров, на приборе горит синий индикатор. Стоит наклониться к экрану ближе чем на 35 сантиметров, и синий индикатор сменится красным, а прибор предупредит вас звуковым сигналом. Для работы прибора не нужны батарейки - он питается от USB-порта компьютера.

Большинство людей, сидящих за компьютером, могут не обращать внимания, на то, что они находятся слишком близко к монитору. В итоге возникает переутомление глаз и боль в шее. Прибор совершенно естественным образом поможет сохранять зрение и осанку при работе за компьютером не только взрослым людям, но и детям! Просто прикрепите устройство на монитор и подключите его к USB-порту. Не нужно никаких батареек и технических обслуживаний!

Синяя подсветка означает, что голова оператора находится на безопасном расстоянии от монитора (от 35 до 60 см).

Красная подсветка означает, что Вы наклонились слишком близко к монитору, т.е. ближе, чем на 35 см от экрана. Если Вы остаетесь вблизи монитора слишком долго, то в дополнение к красной подсветке включается звуковое предупреждение.

Расстояние может изменяться в незначительных пределах в зависимости от различных факторов окружающей среды, например, влажности и температуры.

Элементы устройства:

. Сенсор определения дистанции до монитора;

. Индикатор правильного расстояния (синяя подсветка);

. Индикатор расстояния «Слишком близко» (красная подсветка);

4. Двусторонняя липкая подложка для закрепления прибора;

. Выключатель звукового предупреждения;

6. Шнур от USB-порта.

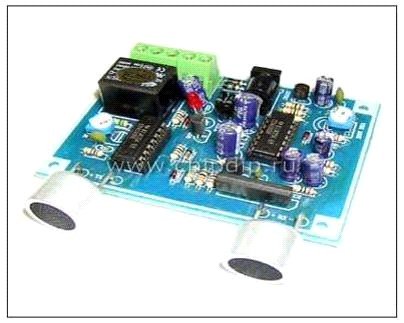

Рисунок 7 - Внутренняя плата прибора
