Для построения графика функции частотной погрешности
вычисляем её значения в отдельных точках. Расчёты сведены в табл.4.
Таблица 4
|
fp |
25000 |
50000 |
70000 |
90000 |
110000 |
/δi/ср |
|
δi |
-0,255 |
-0,5103 |
-0,7144 |
-0,91863 |
-1,12277 |
0,7042878 |
График представлен на рис. 6.

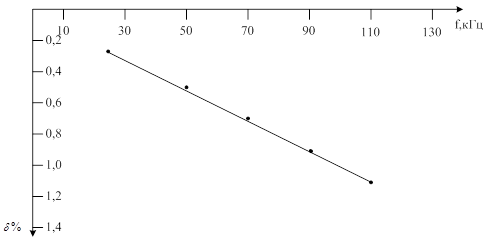

Рис. 6 - График функции частотной погрешности
