Анализ результатов базовой модели

Проанализируем отчет. Двигаемся вниз к разделу, посвященному устройству, которое пред­ставляет сеть Ethernet. Оно использовалось в среднем на 47,7%. Посмотрим на количество входов в блок с меткой Collision. В течение процесса моделирования было 3 коллизии. То есть на одно сообщение приходится 0.003 коллизии.

Очевидно, что сеть действует удовлетворительно. Теперь посмотрим на эффект добавления N = 54 дополнительных рабочих станций.

Выбираем Command / CLEAR. Теперь мы изменим некото­рые параметры эксперимента. Мы сделаем это с помощью интерактивной команды. Сначала изменим количество рабочих станций. Выбираем Command / Custom ., наберите Node_Count EQU 54.

Теперь другой параметр - общий интервал между поступлением сообщений. Во второй стро­ке набираем Intermessage_Time EQU 1.0# (100/154).

Запустим процесс моделирования с новыми условиями. Выбираем Command / START. Так как нам нужен счетчик завершения, равный 1, в диалоговом окне нажимаем ОК.

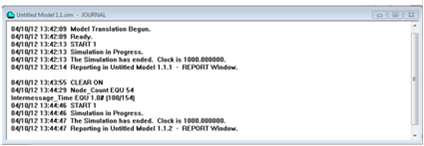

Рисунок 6 - Журнал

Как мы видим в окне «Table» (Рисунок 7), очень большое количество сообщений задерживается из-за временных задержек в случае коллизий. Средняя задержка сообщения увеличивается до 2,531 миллисекунд.

Рисунок 7 - Q-таблица для 154 рабочих станций в сети
