Выходная цепь

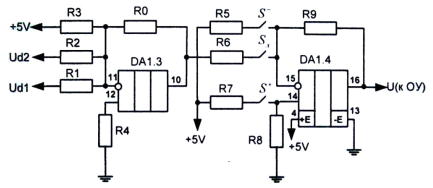

Т.к. точность построения входной цепи (масштабного усилителя) удовлетворяет поставленным ранее условиям, т.е. достигается необходимая точность масштабирования входных величин X1 и X2, то реализация принципов управления возможна в рамках гибридной системы. Т.е. рациональнее выбрать гибридную схему регулятора из-за меньшего расхода оборудования (количество микросхем высокого и среднего уровня интеграции), быстродействия и простоты реализации. На рис. 11 изображена выходная цепь, реализующая аналоговую часть гибридного регулятора

Рис. 11. Выходная цепь

Рассчитаем значение элементов исходя из варианта задания.

В линейном режиме: Sн +=Sн-=0, Sл=1;

В нелинейном режиме Sл=0; выбор знака Umax осуществляется ключами Sн+,Sн-.S-

Линейный режим:

Uвых=r1*x1+r2*x2+r0

R0* =R0 = R8 = R4 =10 кОм,

r1=R0/R1 => R1=13.514 кОм

r0=R0/R3 *Eоп => R3=416,7 кОм

r2=R0/R2 => R2=6,125 кОм

Нелинейный режим: Sн+ =1

R7 =10 кОм

Еоп*R7/(R7+R6) =Umax

R6= R7*(Eоп/Umax-1) => R6=4.286 кОм

В нелинейном режиме: Sн- =1

Еоп*(-R8/R5)=-Umax => R5=R8* Eоп/Umax=14.286 кОм
