Обзор существующих АЦП

. Конвейерные АЦП используют два или более шага-поддиапазона. На первом шаге производится грубое преобразование (с низким разрешением). Далее определяется разница между входным сигналом и аналоговым сигналом, соответствующим результату грубого преобразования (со вспомогательного ЦАП, на который подаётся грубый код).

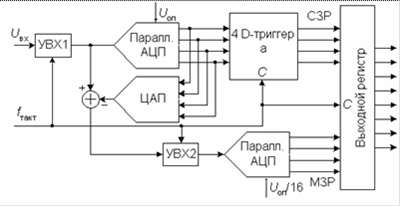

Рисунок 3 - Конвеерный АЦП

На втором шаге найденная разница подвергается преобразованию, и полученный код объединяется с грубым кодом для получения полного выгодного цифрового значения. АЦП этого типа быстры, имеют высокое разрешение и небольшой размер корпуса.

. АЦП с промежуточным преобразованием в частоту следования импульсов. Сигнал с датчика проходит через преобразователь уровня, а затем через преобразователь напряжение-частота. Таким образом на вход непосредственно логической схемы поступает сигнал, характеристикой которого является лишь частота импульсов. Логический счётчик принимает эти импульсы на вход в течение времени выборки, таким образом, выдавая к её окончанию кодовую комбинацию, численно равную количеству импульсов, пришедших на преобразователь за время выборки. Такие АЦП довольно медленны и не очень точны, но тем не менее очень просты в исполнении и поэтому имеют низкую стоимость.

. Сигма-дельта-АЦП (называемые также дельта-сигма АЦП) производит аналого-цифровое преобразование с частотой дискретизации, во много раз превышающей требуемую и путём фильтрации оставляет в сигнале только нужную спектральную полосу.

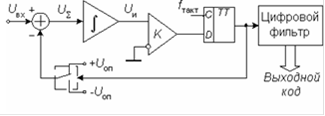

Рисунок 4 - Сигма-дельта АЦП

Обзор устройств для сбора данных

Системы сбора данных принимают, обрабатывают и анализируют сигналы от реальных физических объектов. Свет, температура, давление, крутящий момент - вот примеры различных типов сигналов, которые могут быть

измерены. Сбор данных - это процесс измерения электрических сигналов,

поступающих от сенсоров, датчиков или преобразователей и ввод

результатов измерения в компьютер для обработки. В системах сбора

данных может также производиться вывод аналоговых или цифровых

сигналов управления. Обычно система сбора данных (DAQ-система) состоит из следующих компонентов:

Первичный измерительный преобразователь (датчик) - устройство,

которое преобразует физическую величину, такую, как свет,

температура, давление или звук в электрический сигнал, например в

электрическое напряжение или ток, который может быть сравнительно

просто измерен.

Сигнал - результат преобразования физической величины датчиком.

Устройства кондиционирования (промежуточного, дополнительного

преобразования) сигналов - технические средства, которые могут быть

подключены к измерительному прибору для того, чтобы сигнал

удобнее было измерять, чтобы увеличить точность измерений или уменьшить шум. Основные виды кондиционирования сигналов - это

усиление, возбуждение, линеаризация, развязка и фильтрация.

Аппаратура DAQ - аппаратные средства, используемые для получения,

сбора и обработки данных.

Программное обеспечение - программные средства корпорации NI,

специально разработанные для упрощения проектирования и

программирования прикладных измерительных и управляющих систем,

приложения для управления приборами и измерения сигналов. На рисунке 5 изображены компоненты типовой системы сбора данных.

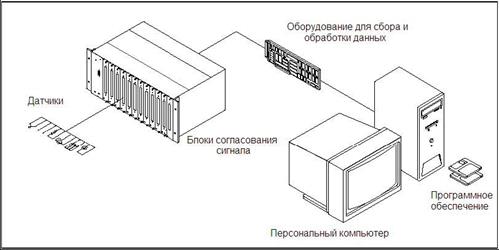

Рисунок 5 - Типовая система сбора данных

Функциональные возможности набора типовых лабораторных измерительных приборов в NI ELVIS реализованы на основе многофункционального устройства ввода-вывода (DAQ), специальной настольной рабочей станции, макетной платы и программ, разработанных в среде LabVIEW.
