Экспериментальное исследование уровня сигнала базовой станции расположенного в микрорайоне Юбилейный г. Йошкар-Ола

Мобильный телефон прочно укоренился в нашей жизни, став рядовым явлением. А ведь это не просто средство связи - это маленький «компьютер», имеющий свой дисплей, клавиатуру, память, процессор и программное обеспечение. Сервисное меню мобильного телефона - это скрытая функция, отображающая различную техническую информацию в различных аппаратах. Обычно эта информация касается двух вещей: параметров GSM - сети ( например, уровня сигнала, принимаемого телефоном; расстояния до базовой станции; режимов, включенных в GSM-cети) и параметров самого телефона ( напряжение аккумулятора, дата производства телефона). Уровень сигнала в телефоне обозначается делениями, а в сервисном меню в дБм.

Используя скрытое меню - Netmonitor телефона Nokia 6110, проведем экспериментальное исследование уровня сигнала в микрорайоне Юбилейный в г. Йошкар-Ола, точки проведения исследования показаны на риcунке 2.6.

Краткие характеристики сотового телефона приведены таблице 2.3.

Таблица 2.3 - Характеристики Nokia 6110

Рабочий диапазон

900/1800 МГц

Пределы измерений мощности принимаемого сигнала

0…-110 дБм

Усиление

5 дБ

Чувствительность

-110 дБм

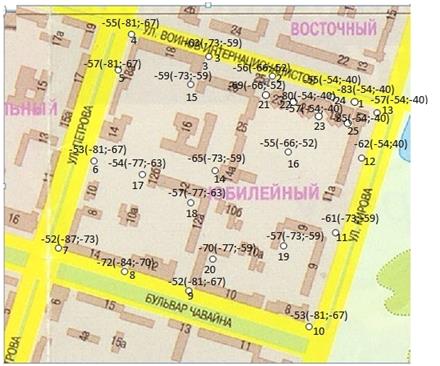

Рисунок 2.6 - Точки проведения исследования

Эксперименты проводились в 25 точках 10 раз с интервалом 15 мин, таблица 2.4 представлены значение уровня сигнала в каждой из исследуемых точек.

Таблица 2.4 - Уровень сигнала телефона

Экспе- римент

№ измерения [ДБм]

1

2

3

4

5

6

7

8

9

10

сре-днее

d, м

1

-79

-83

-81

-85

-83

-79

-85

-83

-83

-85

-83

34

2

-61

-57

-51

-57

-53

-53

-61

-53

-53

-61

- 56

160

3

-59

-63

-71

-59

-63

-59

-63

-65

-59

-65

- 63

320

4

-51

-57

-61

-55

-55

-53

-59

-53

-53

-59

-55

520

5

-51

-51

-59

-57

-51

-51

-59

-65

-73

-57

-57

510

6

-51

-55

-51

-57

-51

-51

-51

-57

-55

-51

- 53

560

7

-51

-55

-51

-51

-53

-51

-51

-51

-55

-51

- 52

710

8

-73

-73

-69

-73

-73

-69

-69

-73

-73

-73

- 72

600

9

-51

-53

-51

-53

-53

-53

-51

-53

-51

-51

- 52

540

10

-53

-51

-57

-51

-53

-51

-57

-53

-55

-51

- 53

510

11

-53

-59

-59

-69

-63

-63

-69

-57

-63

-57

- 61

260

12

-65

-59

-65

-65

-59

-59

-67

-61

-59

-57

-62

120

13

-57

-63

-55

-51

-55

-55

-61

-63

-57

-55

- 57

120

14

-67

-69

-67

-59

-61

-69

-61

-67

-59

-67

- 65

300

15

-57

-59

-67

-57

-57

-57

-51

-57

-67

-59

- 59

330

16

-51

-55

-53

-51

-51

-53

-51

-57

-67

-59

-55

150

17

-57

-51

-57

-59

-51

-53

-55

-57

-53

-53

-54

450

18

-57

-57

-69

-53

-53

-63

-51

-57

-57

-53

-57

370

19

-57

-63

-53

-61

-53

-59

-51

-57

-61

-53

-57

290

20

-75

-83

-81

-73

-59

-67

-73

-61

-59

-67

-70

450

21

-75

-61

-71

-79

-63

-73

-63

-69

-73

-69

-69

170

22

-75

-79

-81

-81

-79

-81

-79

-81

-79

-81

-80

97

23

-57

-57

-53

-61

-57

-57

-53

-57

-57

-63

-57

42

24

-53

-61

-61

-53

-59

-51

-57

-51

-53

-59

-55

66

25

-85

-83

-81

-83

-87

-85

-81

-87

-87

-85

-85

63

Перейти на страницу: 1 2
