На передней панели установлены следующие органы управления: 1 2 3 4 5 6 7 8

дискретный светодиодный индикатор (набор из 10 светодиодов ДСИ1 … ДСИ10) (1);

восьмисимвольный семисегментный светодиодный индикатор ССИ (2);

матричный жидкокристаллический индикатор МЖКИ (3);

линейка светодиодов - индикатор аналогового сигнала на выходе ЦАП - ЛСИ (4);

имитаторы аналогового сигнала на входах АЦП АД1…АД3 (5);

датчики дискретных сигналов (набор из 10 переключателей ДД1…ДД2) (6);

кнопка сброса (7);

двенадцатикнопочная клавиатура КЛ (8).

Задняя панель лабораторного стенда приведена на рисунке 2. Учебный стенд СУ-МК НТЦ-31.100 4

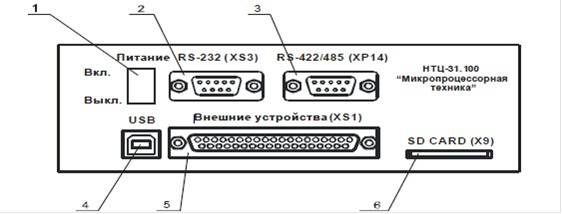

Рисунок 11 - Вид задней панели учебного стенда СУ-МК НТЦ-31.100

На задней панели лабораторного стенда расположены: RS-232 XS3) (RS-4(XP14) 22/485 Питание SD CARD (X9) Внешние устройства (XS1) USB Вкл. Выкл. НТЦ-31. 00 “Микропроцессорная техника” 1 3 5

выключатель «Питание» (1);

разъем «RS232» для подключения стенда к персональному компьютеру (2);

разъем «RS422/RS485» для подключения к стенду внешних устройств (3);

разъем «USB» для подключения стенда к персональному компьютеру (4);

разъем «Внешние устройства» для подключения дополнительных внешних устройств (5);

разъем «SD CARD» для подключения к стенду FLASH-карт памяти (SD, MMC) (6).
