Отрицательной характеристикой аппаратных функции являются наличие ложных пиковв плоскости фокуса от нефокусных источников. Чем больше их число и амплитуда, тем большее влияние они оказывают на восстановленное распределение (изображение) радионуклидов в плоскости фокуса. В целом поведение аппаратной функции является трудно предсказуемым, однако ранее было отмечено, что у большинства прямоугольных КК ложные пики расположены примерно при одних и тех же смещениях [25]. Выполненные исследования показали, что таким же свойством обладают ГКК.

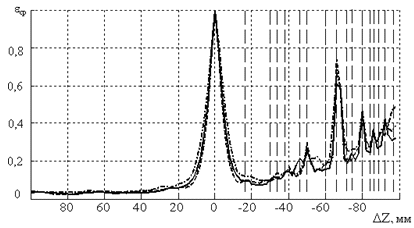

Рис. 11 - Аппаратные функции ГКК разных рангов: (штрих-пунктирная линия),
(сплошная линия),
(штриховая линия) и предполагаемые положения ложных пиков согласно таблице 4 (пунктирные вертикальные линии)
кодирующий коллиматор расширение программа
Как и для прямоугольных конфигураций, было предположено, что локальные экстремумы в АФ существуют при таких смещениях от фокусной плоскости, при которых тень от целого числа ячеек коллиматора
полностью накрывает целое число ячеек детектора
. Поскольку для одного и того же смещения
может существовать несколько наборов (
,
), можно предположить, что при большем количестве
таких наборов существование экстремума более вероятно. Часть таких наборов и их количества для предполагаемых положений ложных пиков для ГКК ранга
приведена в табл. 5.
Экстремумы в приведенных точках не обязательно существуют, однако все существующие особенности АФ (экстремумы и изломы) появляются только в этих точках.
Таблица 5 - Предполагаемые положения ложных пиков АФ и соответствующие им наборы ячеек
|
|
|
|
|
|
|
|
|
|
|
|
-66,67 |
1 |
2 |
12 |
-96,55 |
1 |
15 |
2 |
-63,16 |
4 |
13 |
2 |
-80,00 |
1 |
3 |
8 |
-96,30 |
1 |
14 |
2 |
-60,87 |
5 |
16 |
2 |
-85,71 |
1 |
4 |
6 |
-96,00 |
1 |
13 |
2 |
-58,82 |
4 |
12 |
2 |
-40,00 |
2 |
4 |
6 |
-95,65 |
1 |
12 |
2 |
-53,33 |
4 |
11 |
2 |
-88,89 |
1 |
5 |
5 |
-95,24 |
1 |
11 |
2 |
-50,63 |
5 |
14 |
2 |
-57,14 |
5 |
15 |
5 |
-94,74 |
1 |
10 |
2 |
-47,62 |
6 |
16 |
2 |
-92,31 |
1 |
7 |
4 |
-89,66 |
2 |
16 |
2 |
-47,06 |
5 |
13 |
2 |
-90,91 |
1 |
6 |
4 |
-88,00 |
2 |
14 |
2 |
-46,15 |
4 |
10 |
2 |
-72,73 |
2 |
7 |
4 |
-86,96 |
2 |
13 |
2 |
-42,11 |
6 |
15 |
2 |
-44,44 |
3 |
7 |
4 |
-84,21 |
2 |
11 |
2 |
-35,29 |
6 |
14 |
2 |
-28,57 |
3 |
6 |
4 |
-82,35 |
2 |
10 |
2 |
-31,58 |
7 |
16 |
2 |
-94,12 |
1 |
9 |
3 |
-81,48 |
3 |
16 |
2 |
-30,77 |
5 |
11 |
2 |
-93,33 |
1 |
8 |
3 |
-78,26 |
3 |
14 |
2 |
-26,67 |
6 |
13 |
2 |
-76,92 |
2 |
8 |
3 |
-76,19 |
3 |
13 |
2 |
-23,53 |
7 |
15 |
2 |
-61,54 |
3 |
9 |
3 |
-73,68 |
3 |
12 |
2 |
-18,18 |
5 |
10 |
2 |
-54,55 |
3 |
8 |
3 |
-72,00 |
4 |
16 |
2 |
-15,38 |
6 |
12 |
2 |
-36,36 |
4 |
9 |
3 |
-70,59 |
3 |
11 |
2 |
-13,33 |
7 |
14 |
2 |
-22,22 |
4 |
8 |
3 |
-69,57 |
4 |
15 |
2 |
-11,76 |
8 |
16 |
2 |
-96,77 |
1 |
16 |
2 |
