Описание схемы:

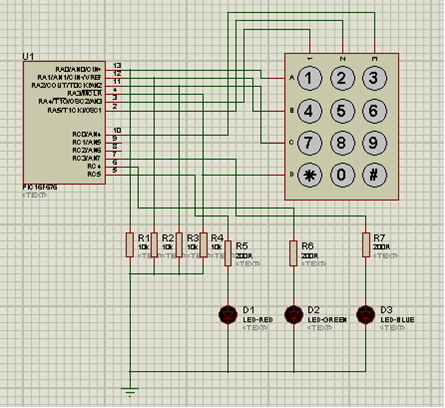

Данная принципиальная электрическая схема - графическое изображение с помощью условных графических и буквенно-цифровых обозначений (пиктограмм) связей между элементами проектируемого устройства - кодового замка.
На ней видно как между собой связанны составные элементы системы: микроконтроллер, клавиши и светодиоды.
В отличие от разводки печатной платы эта схема не показывает взаимного (физического) расположения элементов, эта лишь указывает на то, какие элементы с какими соединяются.
электронный кодовый замок микроконтроллер
Описание функциональной схемы устройств
Описание схемы:

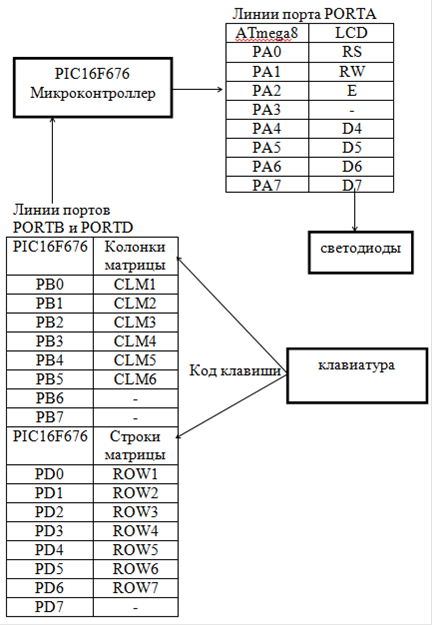

Выше представлена функциональная схема проектируемого устройства. Устройство управляется микроконтроллером PIC16F676.
Контроллер сканирует подключенную к его портам клавиатуру по определенному принципу и в случае нажатой клавиши анализирует код нажатой клавиши (который складывается из номера строки и столбца) запуская по его значению определенные процедуры.
