Выбор габаритных размеров ПП

При выборе типоразмера ПП необходимо обратить внимание на следующее:

) Число устанавливаемых на ПП корпусов ИЭТ число задействованных выводов ИМС, установочную площадь ИЭТ.

) Быстродействие аппаратуры (необходимо обеспечить минимальную задержку сигнала). Это требует применение более коротких линий связи и внесения ограничения на максимальную длину проводника.

Ориентировочно площадь ПП на ранних стадиях проектирования можно определить по формуле:

,

где - коэффициент, зависящий от назначения и условий эксплуатации аппаратуры (=1 3); - установочная площадь ИЭТ. n - число ИЭТ.

Расстояние между корпусами двух соседних ЭРИ на ПП должно быть не менее 1 мм, а расстояние по торцу - не менее 1,5 мм.

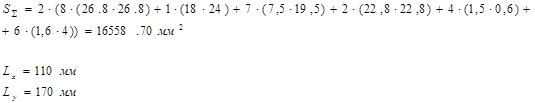

Выберем для обеспечения необходимого быстродействия и расстояния между корпусами ЭРИ. При расчёте площади ПП необходимо использовать установочные размеры всех ПМК и размеры соединителей.

Таким образом, .
