Моделирование цифрового фильтра верхних частот

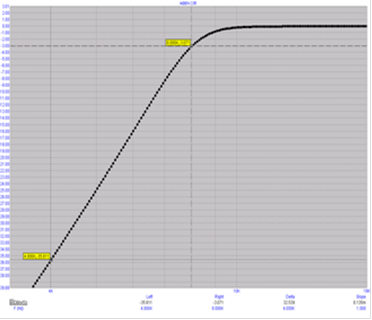

АЧХ схемы с 4 разрядами.

разряда

Десятичная с.с.Двоичная с.с.Десятичная с.с.



0.269699 (а01,а04)

0.01000101

0.26953125

0.809097 (а02-а03)

0.11001111

0.80859375

0.503807 (б01)

0.10000000

0.5

0.586409 (б02)

0.10010110

0.5859375

0.0673772 (б03)

0.00010001

0.06640625



0.349231 (а11,а13)

0.01011001

0.34765625

0.698462 (а12)

0.10110010

0.6953125

0.275919 (б11)

0.01000110

0.2734375

0.121006 (б12)

0.00011110

0.1171875

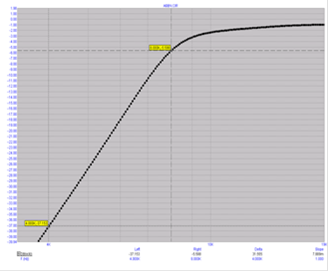

АЧХ схемы с 8 разрядами.

разряда

Десятичная с.с.

Двоичная с.с.

Десятичная с.с.

0.269699 (а01,а04)

0.0100010100001010

0.269683837890625

0.809097 (а02-а03)

0.1100111100100000

0.80908203125

0.503807 (б01)

0.1000000011111001

0.503799438476563

0.586409 (б02)

0.1001011000011110

0.586395263671875

0.0673772 (б03)

0.0001000100111111

0.0673675537109375



0.349231 (а11,а13)

0.0101100101100111

0.349227905273438

0.698462 (а12)

0.1011001011001110

0.698455810546875

0.275919 (б11)

0.0100011010100010

0.275909423828125

0.121006 (б12)

0.0001111011111010

0.121002197265625

Перейти на страницу: 1 2 3 4
