Мостовой балансный модулятор

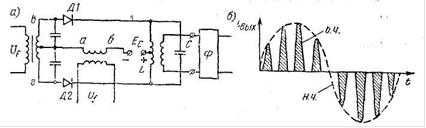

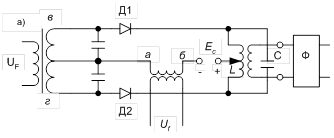

Рис.2.5 Вариант мостовой схемы балансного модулятора на двух диодах: а - схема; б - последовательность импульсов на выходе

Мостовые схемы балансных модуляторов. Вариант мостовой схемы приведен на рис.2.5, а. Исходная рабочая точка регулируется выбором величины напряжения обратного смещения диодов Ес. Для нормальной работы схемы требуется соблюдение неравенств: Ec>Up; Ec<.Uf и Uf>UF.

В этом случае диоды могут быть открыты только напряжением несущей, а напряжение модулирующей частоты не в состоянии открыть их. Схема работает следующим образом.

. К балансному модулятору подводится только напряжение звуковой частоты UF. При этом диоды остаются закрытыми и тока в схеме нет.

. К схеме подводится только напряжение несущей частоты. В один полупериод несущей частоты диоды Д1, Д2 еще больше запираются и тока нет. В другой полупериод возникает импульс тока по пути: точка а, средняя точка вторичной обмотки трансформатора Up, диоды Д1, Д2, средняя точка первичной обмотки выходного трансформатора, батарея Ес, точка б. Если схема симметрична, то эти импульсы не будут трансформироваться на выход или вход преобразователя.

. К преобразователю подводятся одновременно оба напряжения. В моменты, когда диоды открыты напряжением Uf, напряжение Up вызывает ток по пути: с мгновенного плюса в точке в, диод Д1, первичная обмотка выходного трансформатора, диод Д2 на мгновенный минус в точке Г. Открытый диод пропускает ток в обоих направлениях: в прямом и обратном. Поэтому через диод Д2 прошел ток в запорном направлении.

В результате во вторичной обмотке выходного трансформатора появятся импульсы тока (рис.2.5.б). Частота импульсов равна частоте напряжения несущей, а их амплитуда в каждый данный момент времени определяется мгновенными значениями напряжения звуковой частоты, пока идет положительная полуволна звука, получим последовательность однонаправленных импульсов, скажем, положительной полярности: их частота равна несущей, а огибающая импульсов повторяет форму звукового колебания. В отрицательной полупериод модулирующего колебания импульсы тока пойдут по тому же пути, но в обратном направлении: из точки г, диод Д2, выходной трансформатор, диод Д1 к точке В. На выходе образуется последовательность импульсов отрицательной полярности. Таким образом, весь период звукового колебания на выходе оказался как бы разбитым на ряд импульсов.

Импульсы высокой частоты оказались промодулированными. При разложении импульсов в гармонический ряд получим: первые гармоники положительных и отрицательных импульсов будут противофазны и компенсируются. Следовательно, произошло подавление несущей частоты. Работу диодных коммутаторов можно уподобить механическому прерывателю.

Напряжение несущей частоты управляет диодами, т. е. является коммутирующим, а звуковое напряжение коммутируемым. Коммутирующее напряжение всегда подключается к балансному преобразователю таким образом, что создаваемый им ток через нагрузку не проходит. Ток через нагрузку создается коммутируемым напряжением.

Однако направление этого тока определяется полярностью обоих напряжений. Величина коммутирующего напряжения для германиевых и купроксных (кремниевых ) диодов обычно равна 2 - 6 В, а коммутируемого в 10 - 20 раз меньше.

Ширина полосы пропускания контура на уровне 0,7 равна 2∆f07 = d f0. Если несущая fo сравнительно низкая (очень длинные волны), то для сохранения требуемой полосы необходимо понижать добротность контура. Увеличить затухание контура нетрудно, но при большом затухании контур становится апериодическим. Так приходят к схемам без настроенных контуров.
