Диаграмма архитектуры системы

Физическое представление программной системы не может быть полным, если отсутствует информация о том, на какой платформе и на каких вычислительных средствах она реализована.

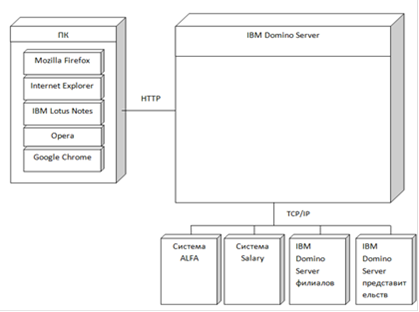

На следующем рисунке показана примерная компонентная диаграмма, с помощью которой описывается архитектура сайта.

Рис. 3.2 Диаграмма архитектуры

На рисунке изображен узел ПК, который показывает, какими браузерами пользуются сотрудники компании. Связь между ПК пользователя и сервером реализована с помощью HTTP протокола. Между серверами IBM Domino Server филиалов, представительств и сервером компании, постоянно происходит репликации - это процесс, под которым понимается копирование данных из одного источника на множество других и наоборот. Так же у сервера есть возможность получать данные из реляционных база данных. На рисунке показаны две системы ALFA и Salary, которые обмениваются с сервером Domino данными по TCP / IP протоколу. Данный обмен, например, формирует «Адресную книгу» по всем сотрудникам компании, независимо какие сервера использует компания.
