Лампа обратной волны

Лампа обратной волны (ЛОВ) - электровакуумный прибор, в котором для генерирования электромагнитных колебаний СВЧ используется взаимодействие электронного потока с электромагнитной волной, бегущей по замедляющей системе в направлении, обратном направлению движения электронов.

Первые сведения о разработках ЛОВ появились в 1952 году. Одним из создателей ЛОВ является Рудольф Компфнер.

Лампу обратной волны иногда называют карцинотроном (или карсинотроном). Чаще такое название можно встретить в зарубежной литературе.

Лампы обратной волны подразделяются на два класса: ЛОВ типа О и ЛОВ типа М. В приборах типа О происходит преобразование кинетической энергии электронов в энергию СВЧ поля в результате торможения электронов этим полем. В приборах типа М в энергию СВЧ поля переходит потенциальная энергия электронов, смещающихся в результате многократного торможения и разгона от катода к аноду. Средняя кинетическая энергия при этом остаётся постоянной.

ЛОВ типа О

Электронная пушка создаёт пучок электронов, движущийся к коллектору. Заданное сечение пучка сохраняется постоянным при помощи фокусирующей системы. Предположим, что со стороны коллектора в замедляющую систему ЛОВ введён СВЧ сигнал, то есть вдоль замедляющей системы справа налево двигается волна сгрупповой скоростью vгр.

Если бы замедляющая система была однородной, и поле её бы не содержало пространственных гармоник, то фазовая скорость волны была бы направлена так же, как и групповая, то есть навстречу движению электронов. Эффективное взаимодействие между СВЧ-волной и пучком электронов должно было бы отсутствовать.

Однако если замедляющая система имеет периодическую структуру, то имеющееся в ней поле можно рассматривать как сумму бесконечного множества гармоник. Фазовые скорости этих гармоник могут быть направлены как в сторону движения энергии (прямые волны), так и в противоположную сторону (обратные волны). Можно подобрать ускоряющее напряжение () для пучка электронов так, чтобы обеспечить синхронизм между электронами и одной из замедленных обратных волн (Ve ≅ Vф).

Тогда электроны, поочерёдно проходя мимо неоднородностей, встречают одну и ту же фазу высокочастотного продольного поля, что приводит к тому, что часть кинетической энергии пучка передаётся СВЧ-полю. При этом электронный поток приобретает модуляцию по скорости, что приводит к модуляции плотности электронного потока (быстрые электроны догоняют медленные). Этот модулированный поток, двигаясь по направлению к коллектору, наводит на замедляющей системе высокочастотный ток. Но энергия волны, с которой взаимодействуют электроны, двигается навстречу электронному потоку. В результате на выходе лампы около электронной пушки создаётся поле, превышающее первоначальный сигнал. Лампа приобретает свойства автогенератора.

Таким образом, электронный пучок играет в ЛОВ двойную роль - как источник энергии и как звено, по которому осуществляется положительная обратная связь. Эта связь присуща самому принципу ЛОВ и принципиально неустранима, в отличие от других генераторов СВЧ.

При изменении частоты ЛОВ СВЧ-волна может отражаться от нагрузки и поступать обратно в замедляющую систему. Эта отраженная волна может взаимодействовать с электронным потоком, что будет приводить к изменению выходной мощности. Для устранения этих эффектов на конце замедляющей системы, обращенном к коллектору включают самосогласованную нагрузку (поглотитель).

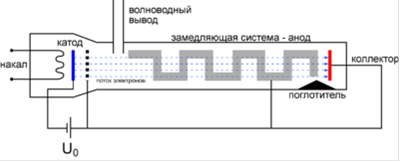

Устройство ЛОВ типа О
