Лампа обратной волны

ЛОВ типа М

В ЛОВ типа О электроны передают полю свою избыточную кинетическую энергию, соответствующую разности скоростей электронов и волны. КПД ограничен допустимой разностью указанных скоростей. Наоборот, в ЛОВ типа М кинетическая энергия электронов, не изменяется, а изменяется потенциальная энергия, преобразующаяся в энергию СВЧ поля.

Кроме того, в ЛОВ типа М наиболее благоприятное взаимодействие потока электронов и СВЧ поля происходит при точном равенстве средней скорости электронов и фазовой скорости волны (Ve = Vф), в то время как для передачи энергии в ЛОВ типа О требуется, чтобы электроны двигались немного быстрее волны.

Инжектирующее устройство создаёт поток электронов, движущийся к коллектору. Электронный поток создает в замедляющей системе наведенный ток и электромагнитное поле пространственных гармоник. Если ток луча (потока электронов) достаточно велик (больше пускового), на одной из пространственных гармоник, для которой выполнено условие фазового синхронизма (Ve = Vф), начинается взаимодействие электронного потока с полем волны, при котором в тормозящих полупериодах электрического поля гармоники будет происходить увеличение её энергии за счет уменьшения потенциальной энергии электронов. Электронный поток в ЛОВ типа М взаимодействует с обратными пространственными гармониками, для которых направления фазовой и групповой скоростей противоположны, поэтому электроны движутся к коллектору, а энергия волны им навстречу - к волноводному выходу прибора. В результате возникает положительная обратная связь между полем волны и электронным потоком, при которой волна, отдавая часть своей энергии на группировку электронов, приобретает большее её количество за счет уменьшения потенциальной энергии сгруппированных электронов.

Вследствие трудностей широкополосного согласования волноводного выхода ЛОВМ с замедляющей системой в ЛОВМ возможны отражения от нагрузки. Для устранения этого эффекта в ЛОВ типа М, как и в ЛОВ типа О, применяют поглотитель.

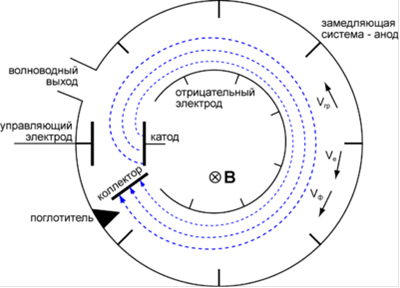

Устройство ЛОВ типа О

Также как и в ЛОВ типа О частота излучения зависит от напряжения на замедляющей системе. Обычно ЛОВ типа М используются в диапазоне частот от 200 МГц до 20 ГГц с диапазоном электронной перестройки частоты до 40 %.

В отличие от ЛОВ типа О в ЛОВ типа М скорость электронов в ЛОВМ прямо пропорциональна (напряжению на замедляющей системе). Поэтому в ЛОВ типа М для достижения одинакового с ЛОВ типа О перекрытия частотного диапазона требуется меньшее изменение .

Современные генераторы на ЛОВ типа М способны обеспечивать выходную мощность в непрерывном режиме порядка десятков киловатт в дециметровом и единиц киловатт в сантиметровом диапазонах. В настоящее время они являются самыми мощными генераторами СВЧ колебаний с электронной перестройкой частоты.

Синхронизированные генераторы на ЛОВ типа М обладают высокой стабильностью частоты и низким уровнем шумов, что позволяет их использование в системах связи с частотной модуляцией.

Коэффициент полезного действия достигает в ЛОВ типа М 40-50 %.

ЛОВ применяются в широкодиапазонных сигнал- и свип-генераторах для радиотехнических измерений и радиоспектроскопии, в основном для генерации терагерцового излучения, в гетеродинах быстро перестраиваемых приёмников, в задающих генераторах передатчиков с быстрой перестройкой частоты и т. д.

Рассчитаем лампу бегущей волны типа О.
