Проектирование одновибратора

Одновибратор должен обеспечить передачу данных (сигнала) от логического устройства пункта 3. к счетчику (рис. 1) в строго нормированные моменты времени (рис. 2), т.е. спустя время t1 после прихода сигнала ГОТОВ должен быть выдан импульс продолжительностью t2.

Одновибраторы (ждущие мультивибраторы) - представляют собой микросхемы, которые в ответ на входной сигнал (логический уровень или фронт) формируют выходной импульс заданной длительности. Длительность этого импульса определяется внешними времязадающими резисторами и конденсаторами. То есть можно считать, что у одновибраторов есть внутренняя память, но эта память хранит информацию о входном сигнале строго заданное время, а потом информация исчезает. АГ3 - два одновибратора в одном корпусе с перезапуском. То есть начинает отсчет нового времени выдержки Т с каждым новым входным сигналом независимо от того, закончилось ли предыдущее время выдержки. В случае, когда период следования входных сигналов меньше времени выдержки, выходной импульс одновибратора с перезапуском не прерывается. Также имеет дополнительный вход сброса -R, логический нуль на котором не только запрещает выработку выходного сигнала, но и прекращает его действие.

А, -А1, -А2 - инверсные входные сигналы

В - Прямые входные сигналы- прямые выходные сигналы

Q - инверсные выходные сигналы

Сигналы управления для мультивибратора из микросхемы АГ3 (таблица 5)

Таблица 5

Входы			Выходы
-R	A	B	Q	-Q
0	Х	Х	0	1
Х	1	0	0	1
Х	Х	0	0	1
1 (1)	0
1 (2)	1
01

(1)

(2) - Сигналы управления первого одновибратора

(3) - Сигналы управления второго одновибратора

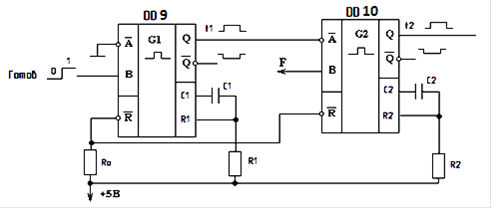

Схемы одновибраторов представлены на рисунке 5.

Рис. 5 Блок одновибраторов

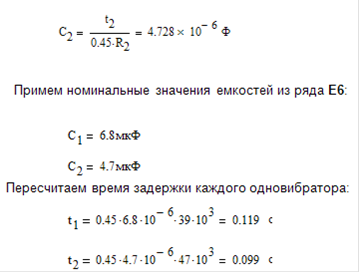

Интервалы t1 и t2 задаются путем подбора время задающих элементов Rt и Ct, исходя из формулы (1)

Как видим, что имеется очень маленькое расхождение между теоретическим и рассчитанным временем задержки.

Чтобы одновибраторы не находились в режиме постоянного RESETа подключается вход R к источнику питания через сглаживающий резистор R3= 1,2 кОм.

Выберу в соответствии с ГОСТом и рядом номинальных значений Е24 следующие марки конденсаторов и резисторов: МЛТ - 0.125 - 39кОм ±5%: МЛТ - 0.125 - 47кОм ±5%

С1 : K10 - 7 - 1 - 50В - 6.8 мкФ ±5%

С2 : K10 - 7 - 1 - 50В - 4.7 мкФ ±5%
