Расчёт зависимости входного сопротивления МПИ от частоты

Толщина подложки: h = ;

смещение точки питания y = м;

размеры излучателя a =0.011м; b = 0.005389 м.

волновое сопротивление МПИ = 7.239Ом.

Т.о. зависимость входного сопротивления от частоты имеет вид (на графике отдельно изображена мнимая и вещественная части комплексного входного сопротивления МПИ):

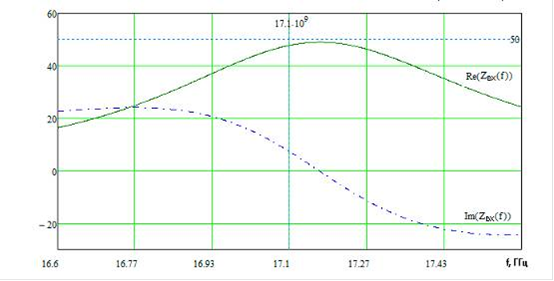

Рисунок 3.1 - Зависимость мнимой и вещественной части комплексного входного сопротивления от частоты
