Уточнение конструктивных размеров МПИ

При данных размерах излучателя резонансная частота не совпадает со средней частотой рабочего диапазона, что приводит к необходимости коррекции размеров МПИ для точного согласования на резонансной частоте по входному сопротивлению. Т.о., после коррекции, конечные размеры МПИ, которых я буду придерживаться при дальнейших расчётах:

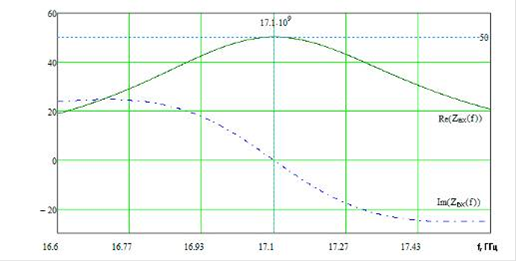

Зависимость входного сопротивления МПИ после коррекции размеров показана на рисунке:

Рисунок 3.2 - Зависимость мнимой и вещественной части комплексного входного сопротивления от частоты после коррекции размеров МПИ
