Расчет ДН антенны в плоскости Нна центральной частоте рабочего диапазона

ДН антенной решетки можно определить через характеристику направленности отдельно взятого МПИ и множитель системы, учитывающий взаимодействие всех МПИ.

В Н-плоскости ДН антенны можно определить по формулам:

;

где - ХН антенны;

- ХН МПИ (определённая в п.п.3.3).;

=24 - число излучателей в горизонтальной плоскости;= 0.013м - шаг решетки.

Ширина главного лепестка .

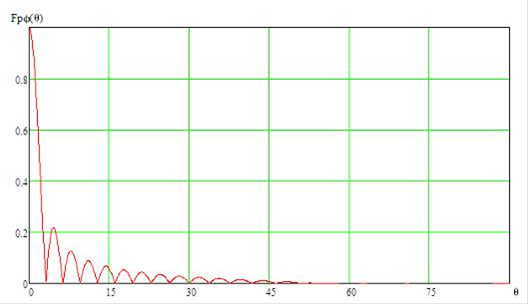

Рис. 7.2
