Разработка и обоснование структурных блоков схемы

Для передачи по мобильной связи используется GSM-модем в виде отдельного конструктивного решения. Модем работает через оператора выбранной сотовой сети посредством управления АТ-команд. Структурная схема взаимодействия представлена на рисунке 6.3.

В реализации удаленной передачи на конечный компьютер пользователя, данные передаются посредством GPRS через сеть интернет на промежуточный сервер.

Модуль выступает в качестве Web клиента (Web Client - WCL) обменивающегося данными с некоторым внешним сервером по протоколу HTTP. Сервер должен иметь статический внешний IP адрес и быть доступным в любой момент времени. В качестве сервера используется сервер KernelChip (предоставляемый производителем GSM-модема) круглосуточно обслуживающий запросы всех модулей. То есть в режиме WCL общение с модулем производится не на прямую, а через промежуточный сервер. В конечном итоге компьютер клиента запрашивает необходимую информацию с промежуточного сервера KernelChip и преобразует информацию к требуемому виду.

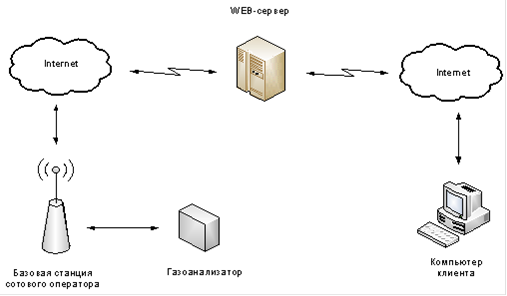

Рисунок 6.3 - Схема взаимодействия газоанализатора с беспроводной сетью и конечным компьютером
