Модель системы (Q-схема)

Объекты GPSS подразделяются на 7 категорий и 14 типов и позволяют описать их взаимодействие сравнительно несложными наборами операций. Для разработки алгоритма и для формализации процессов поступления требований в систему применим структурную схему модели в символике Q-схем (рис.2.2), наглядно изображающую работу процесса передачи цифрового сигнала речи.

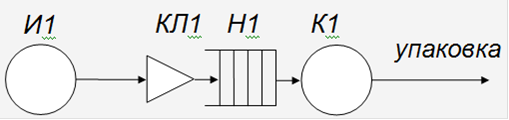

Рисунок 2.2 - Q-схема модели

И1 - источник данных 1

КЛ1 - ключ, в соответствии с которыми телевизор отправляется на повторную наладку

H1- очередь обработки

К1 - упаковка
