Расчет дифференциального усилителя

1. Исходя из заданного дифференциального входного сопротивления в соответствии с формулой (2.22) определяют значение рабочего тока . Зная этот ток, завершают выполнение поз. 9 из п. 2.2:

2. На основе принятых значений и рассчитывают эквивалентные параметры транзисторной структуры: входное сопротивление (2.24), крутизну (2.25), выходную проводимость (2,26), полагая для микрорежима :

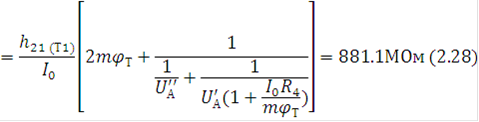

3. Используя соотношение (2.27), определяют номинал резистора , а затем по формуле (2.28) рассчитывают входное синфазное сопротивление , величина которого должна быть больше заданной:

Расчетная величина входного синфазного сопротивления больше заданной.

4. Определяют параметры нагрузки ДУ. Для этого, задавая номиналы резисторов и значение поправочного коэффициента , а также соблюдая условие идентичности по коэффициентам передачи тока по формулам (2.29), (2.30), (2.31) рассчитывают номинал резистора , сопротивление источника сигнала, возбуждающего транзистор , выходную проводимость диодно-транзисторной структуры на , а затем и выходное сопротивление ДУ :
