Оптимизация параметров клистронного резонатора, работающего на высших видах колебания

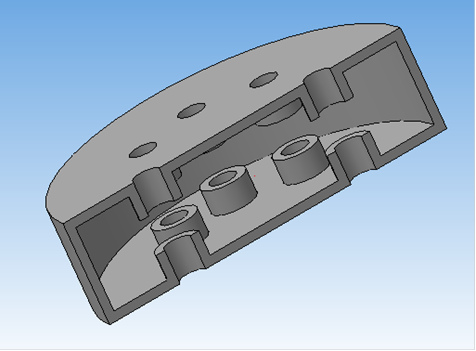

Рис.22. Общий вид резонатора.

Расчет характеристик многолучевого резонатора на втором типе колебаний.

Таблица 3. Зависимость основных характеристик резонатора от d/r на втором типе колебаний.

d/r	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5
R,мм	75,292	78,01	80,32	83,24	85,2	87,6	89,45	91,05	92,5	93,9
F,МГц	2700,066	2700,133	2698,264	2698,059	2700,442	2701,817	2700,773	2700,386	2699,881	2699,888
Q	5036	6891	8068	8808	9472	10133	10276	10561	10743	10777
o, Ом3,1563,4913,7564,5094,6334,6394,8414,7485,045,347
oM23,003,113,003,162,782,321,891,381,010,70

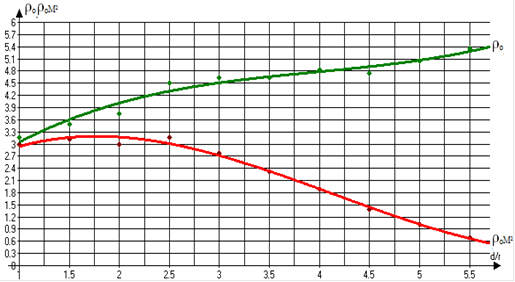

Рис.23. Зависимости ρM2, ρM, ρ от отношения d/r.

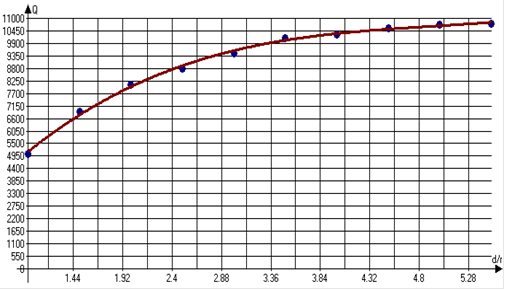

Рис.24. Зависимость собственной добротности Q от отношения d/r.

После того как получили оптимальные значения d/r, рассчитываем резонатор с заданными характеристиками:
