Оптимизация параметров клистронного резонатора, работающего на высших видах колебания

Расчетная часть

Находим высоту резонатора

h = 0.15·λ , (5)

λ = , (6)

= 0.15·111,1 = 16,6 (мм) .

. Находим диаметр и радиус резонатора

λ = 1,307D , (7)

D = (мм),

r = D/2 = 42,5 (мм).

Строим в программе AZIMUT контур резонатора и вычисляем его характеристики для 3 видов колебаний E010, E020 и E030

Первый вид колебаний

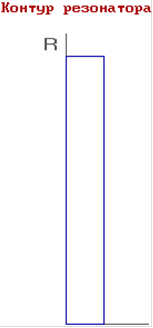

Рис.4. Контур резонатора, работающего на E010 - виде колебаний, при частоте 2700МГц.

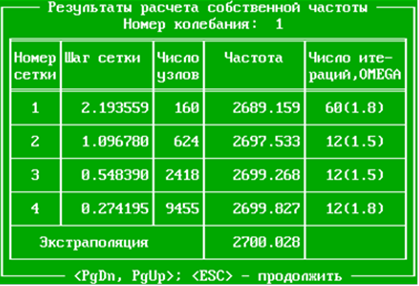

Рис. 5. Расчет собственной частоты для первого вида колебаний при полученных размерах резонатора.

Находим погрешность частоты:

∆F = ()·100 = , (8)

Получаем распределение полей в резонаторе:

Рис.6. Карта силовых линий электрического поля.

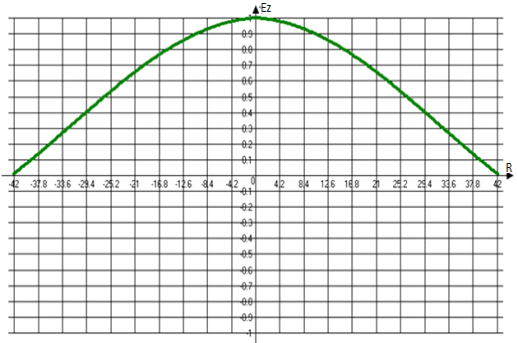

Рис.7. Вид колебаний E010 в резонаторе.

Второй вид колебаний

Рис.8. Контур резонатора, работающего на E020 - виде колебаний, при частоте 2700МГц.

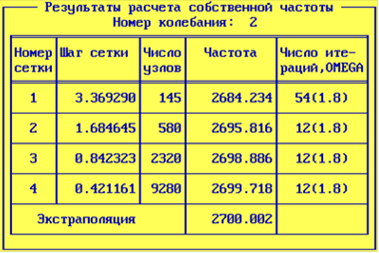

Рис. 9. Расчет собственной частоты для второго вида колебаний при полученных размерах резонатора.

Находим погрешность частоты:

∆F = ()·100 = .

Получаем распределение полей в резонаторе:

Рис.10. Карта силовых линий электрического поля.

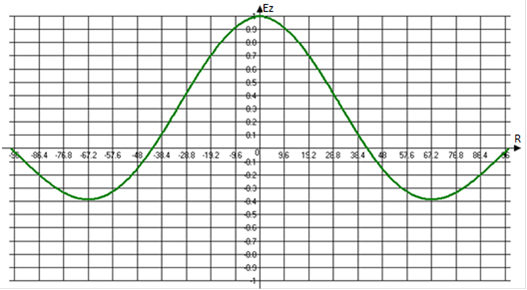

Рис.11. Вид колебаний E020 в резонаторе.

Рассчитываем экстремумы функции:

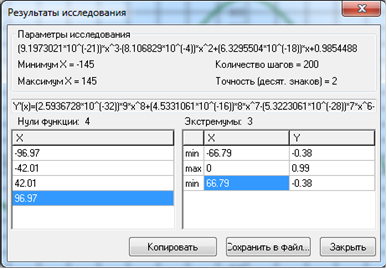

Рис.12. Результаты аппроксимации.

Исследование функции: Y(x)=(2.5936728*10^(-32))*x^9+(4.5331061*10^(-16))*x^8-(5.3223061*10^(-28))*x^7-(1.3952141*10^(-11))*x^6+(3.6347619*10^(-24))*x^5+(1.6618138*10^(-7))*x^4-(9.1973021*10^(-21))*x^3-(8.106829*10^(-4))*x^2+(6.3295504*10^(-18))*x+0.9854488.

Нули функции: 4 Экстремумы: 3

X Y

,97 min -66,79 -0.38

,01 max 0 0.99

,01 min 66,79 -0.38

,97

Определяем характеристическое сопротивление в экстремумах функции

Определяем добротность резонатора:

Третий вид колебаний

Рис.13. Контур резонатора, работающего на E030 - виде колебаний, при частоте 2700МГц.

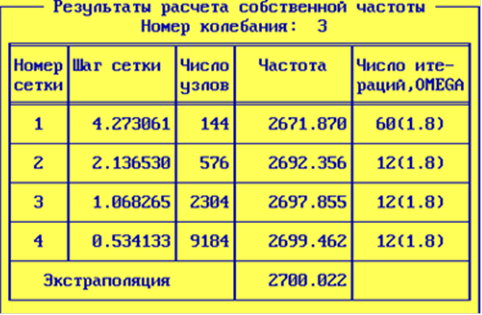

Рис. 14. Расчет собственной частоты для второго вида колебаний при полученных размерах резонатора.

Находим погрешность частоты:

∆F = ()·100 = .

Получаем распределение полей в резонаторе:

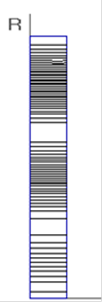

Рис.15. Карта силовых линий электрического поля.
