Оптимизация параметров клистронного резонатора, работающего на высших видах колебания

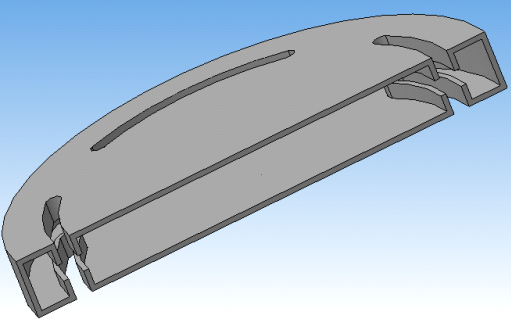

Рис. 25. Общий вид резонатора

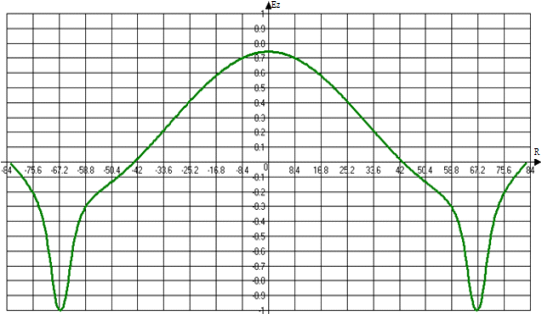

Расчет характеристик многоканального резонатора на третьем типе колебаний.

Таблица 4. Зависимость основных характеристик резонатора от d/r на третьем типе колебаний.

d/r	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5
R,мм	127,37	128,97	130,56	132,33	134,1	135,82	137,56	140,8	142,12	145,19
F, МГц	2700,831	2700,009	2700,072	2699,692	2700,639	2699,986	2700,345	2700,619	2700,05	2700,218
Q	3473	4604	5986	7426	8070	8658	9640	10374	10756	11142

o, Ом

(R= 70,31мм)0,2640,6221,1601,7501,6221,9852,412,7462,8252,971
oM20,250,550,931,230,970,990,940,800,570,39
Ro (R=120,99мм)	1,353	1,546	1,758	1,750	1,834	1,96	1,992	2,1	2,021	1,989
oM21,291,381,411,231,100,980,780,610,400,26
