Радиорелейные линии синхронной цифровой иерархии

Как отмечалось ранее, третьим является вариант построения РРЛ изначально ориентированный на передачу цифровой информации. В настоящее время промышленностью разных стран выпускаются и на сетях связи работают большое разнообразие таких систем (таблица Б.1).

Скорость передачи аналоговых РРЛ практически ограничена потоком Е3,что определяется как полосой пропускания В4 ствола Δfств, так и неравномерностью ГВЗ, «проскальзыванию» сигнала при переключениях на резерв, используемыми видами манипуляции ВЧ сигнала.

В цифровых РРЛ влияния указанных факторов сведены до минимального, а использование многопозиционной относительной ФМ позволяет эффективно использовать полосу пропускания ствола РРЛ.

Оптимальная ширина полосы ствола при передаче цифровых сигналов по РРЛ может быть определена по формуле:

,(2.3.1)

где Δfоп - ширина полосы, численно равная скорости передачи цифрового сигнала В; Км = 1/log2M - коэффициент, учитывающий изменение полосы частот, занимаемой стволом, при использовании М-позиционной модуляции, М = 2,4,8,16,32,… . Сужение полосы пропускания ВЧ тракта ниже величины (2.3.1) вызывает сильное увеличение межсимвольных помех, расширение полосы - увеличение мощности тепловых шумов в более широкой полосе, и тот и другое приводит к увеличению коэффициента ошибок [7].

Так, например, для передачи 720 телефонных каналов методом ИКМ требуется скорость передачи цифровой информации 52 Мбит/с. При использовании двухпозиционной относительной ФМ (М=2) ширина полосы одного ствола согласно (2.3.1) примерно равна 52·1.3 = 68 МГц. При использовании четырехпозиционной относительной ФМ (М=4) полоса частот ствола может быть уменьшена до 34 МГц. Такую же полосу частот занимает ствол аналоговой РРЛ при передаче 1920 телефонных каналов, то есть при малой кратности модуляции ЦРРЛ уступают аналоговым РРЛ по пропускной способности в отведенной полосе частот. Ширина полосы частот радиоствола при передаче цифровых потоков РРЛ при различных видах модуляции приведена в таблице 2.2.2.

В настоящее время по ЦРРЛ передаются цифровые потоки соответствующие STM-RR и STM-1. При прохождении этих модулей по ЦРРЛ производится обработка секционного заголовка SOH, состоящего из заголовков мультиплексной MSOH и регенерационной RSOH секций и AU указателя. В соответствии со структурой секционного заголовка на ЦРРЛ выделяются мультиплексные и регенерационные секции рисунок 2.3.1.

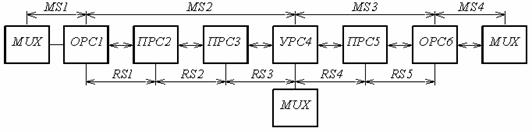

Рисунок 2.3.1 - Мультиплексные и регенерационные секции ЦРРЛ

На ОРС1 заканчивается мультиплексная секция MS1 кабельной соединительной линии между мультиплексным оборудованием MUX и оконечной радиорелейной станцией (ОРС) и начинаются мультиплексная MS2 и регенерационная RS1 секции РРЛ. Регенерационные секции радиорелейной линии начинаются и заканчиваются на всех пролетах. Мультиплексные секции радиорелейной линии начинаются и заканчиваются на ОРС и узловой радиорелейной станции (УРС), следовательно, на ОРС и УРС обрабатывается весь заголовок SOH STM, включая AU указатель. На промежуточной станции (ПРС) обрабатывается только заголовок регенерационной секции RSOH, а остальная часть заголовка проходит через эти станции транзитом.

При рассмотрении структурных схем станций РРЛ СЦИ в пособии используется терминология и обозначения принятые в аппаратуре фирмы NEC (Япония). Структурная схема оконечной радиорелейной станции ОРС1 на примере аппаратуры фирмы NEC приведена на рисунке 2.3.2.
