Датчик расстояния

Принцип работы датчика расстояния

Ультразвуковой датчик наделяет робота способностью видеть и распознавать объекты.

Преобразователь посылает пакет звуковых импульсов и преобразовывает импульс эха в напряжение. Интегрируемый контроллер вычисляет расстояние по времени эха и скорости звука.

Расстояния измеряются в сантиметрах и дюймах. Диапазон измерений составляет 0 до 2.5 м с точностью в ±3 см.

Большие объекты с твердой, хорошо отражающей звук поверхностью, дают самые надежные показания. Хуже всего регистрируется сигнал от маленьких либо тонких объектов с искривленной поверхностью (например, шарика), покрытых мягкой тканью.

Методика поверки датчика расстояния

Цель работы: определение зависимость показания индикатора контролера УЗ датчика от расстояния до разных поверхностей и определения границы области достоверных показаний датчика

Порядок проведения поверки:

. Установить поверхность согласно схеме поверки (рис. 9)

Рис. 9 Структурная схема соединения приборов

. Включить контроллер и обеспечить вывод показаний на дисплей.

. Установить датчик и поверхность на стенд как показано на рис.10.

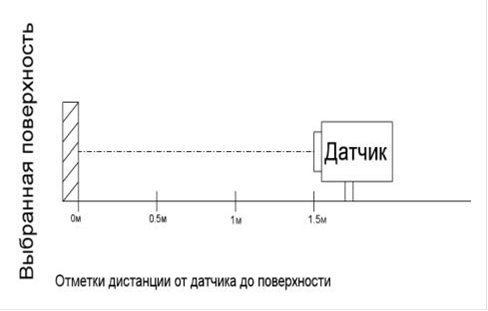

Рис.10 Схема поверки датчика дистанции

. Установить датчик на отметку 1.5м от установленной поверхности и перпендикулярно ей.

. Снять 3 по очередных показания с контроллера и занести их в таблицу 2.

. Построить график зависимости показаний контроллера.

. Повторить пункты 5 - 8 для точек: 1.5, 1, 0.5, 0.2, 0.1, 0.05м согласно таблице 2.

. Рассчитать погрешность между показаниями контроллера и отметками и записать в таблицу 3.

Результаты поверки датчика расстояния

Таблица 2

Результаты измерения расстояния до различных материалов

Расстояние см

Номер опыта №

Дерево см

ткань см

Резина см

Металл см

150

1

149

152

151

150



2

149

151

151

150



3

150

151

150

150

100

1

99

102

100

101



2

100

102

100

100



3

99

101

100

100

80

1

78

79

81

79



2

79

79

81

79



3

79

78

80

80

60

1

59

60

61

58



2

59

60

61

59



3

60

61

60

60

40

1

40

39

40

39



2

40

39

40

39



3

40

39

41

39

20

1

20

21

19

21



2

19

21

19

21



3

20

20

20

20

10

1

10

13

10

10



2

10

13

10

10



3

10

12

10

10

5

1

5

7

5

5



2

5

8

5

5



3

5

7

5

5

0 - 4

1

2

2

7

3



2

12

8

5

8



3

7

12

9

12
