Датчик расстояния

.2.4 Примеры обработки результатов поверки датчика расстояния

. Среднеарифметическое значение расстояния

, (5)

= .см.

. Дисперсия значений расстояния

= , (6)

.см.

.Среднеквадратичное отклонение расстояния

, (7)

= см.

.3 Определение границы области достоверных показаний датчика расстояния

.3.1 Методика поверки

. Установить поверхность согласно схеме поверки (рис. 11)

Рис. 11 Структурная схема соединения приборов

. Включить контроллер и обеспечить вывод показаний на дисплей.

. Установить датчик и поверхность на стенд как показано на рис.12.

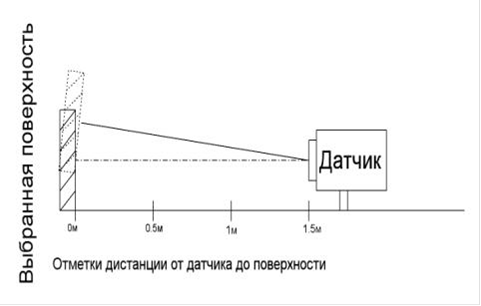

Рис.12 Схема поверки датчика дистанции

. Установить датчик на отметку 1.5м от установленной поверхности и перпендикулярно ей.

. Меня позицию и угол наклона поверхности относительно датчика найти угол при которых датчик перестает показывать достоверные показания.

. Снять 3 по очередных показания с контроллера и занести их в таблицу 3.

. Построить график зависимости показаний контроллера.

. Повторить пункты 5-8 для точек: 1, 0.5, согласно таблице 3.

Таблица3

Результаты определения границы области достоверхных показаний

дерево
Расстояние см	Угол отклонения в лево			Угол отклонения в право
150	8	8	9	7	7	8
100	17	16	16	15	16	16
60	31	30	30	28	28	29
20	25	25	25	23	23	22
метал
Расстояние см	Угол отклонения в лево			Угол отклонения в право
150	11	8	9	9	7	8
100	23	22	21	19	16	17
60	33	32	30	30	28	29
20	24	25	25	21	23	22
резина
Расстояние см	Угол отклонения в лево			Угол отклонения в право
150	9	8	9	10	7	8
100	22	20	21	19	18	16
60	31	30	30	29	28	29
20	23	25	25	22	23	22
