Подготовка и осуществления монтажа

Для осуществления монтажа тепловычислителя необходимо произвести изучение объекта, которое включает:

. Обследование системы трубопроводов в предполагаемом месте монтажа приборов:

§ определение длин прямолинейных участков (если требуется) в зависимости от числа и вида местных сопротивлений;

§ выбор оптимального места монтажа с учетом удобства доступа, видимости индикатора (если планируется), простоты монтажа импульсных линий и электрических кабелей и т.п.

§ выбор оптимальной ориентации прибора с учетом особенностей измеряемой среды и ограниченности пространства в месте врезки;

§ уточнение материала трубопровода и его состояния в месте врезки (теплоизоляция сверху, обмерзание, налет на стенках и т.п.).

. Уточнение особенностей окружающей и измеряемой среды:

§ уточнение параметров технологического процесса, требований по взрывозащите и пыле/влагозащите;

§ выбор оптимального типа монтажа прибора (погружной, фланцевый, резьбовой и пр.);

§ уточнение особенностей измеряемой среды (коррозионная агрессивность, ядовитость, взрывоопасность, загрязненность/запыленность (тип загрязнений), степень влажности (газ, пар);

§ уточнение требований к специальным исполнениям (пищевое, кислородное, атомное, подводное, морская качка и т.д.);

§ выбор "обвязки" и КМЧ (если требуются: шкафы, импульсные линии, ответные фланцы, прямые участки, конфузоры/диффузоры, струевыпрямители и пр.).

. Обследование вторичной аппаратуры и АСУТП:

§ уточнение структуры и протокола обмена АСУТП, уточнение требуемых выходных сигналов приборов (входных сигналов вторичных устройств, контроллеров);

§ изучение организации электрических подключений.

Подготовка изделия к монтажу

В случае если прибор находился в условиях, отличных от рабочих, необходимо выдержать его в нормальных условиях в течение 8 часов.

После вскрытия транспортной упаковки и расконсервации проверить комплектность на соответствие разделу “Комплектность” ТЕСС 00.030.00 РЭ.

Осмотреть все составные части прибора. Вычислитель, УПР, ПЭП, ПТС, кабели не должны иметь механических повреждений, нарушений защитных покрытий, следов коррозии, ослабления механических креплений.

Соединительные кабели должны быть свободно уложены в бухты и не иметь перегибов. Проверить целостность пломб.

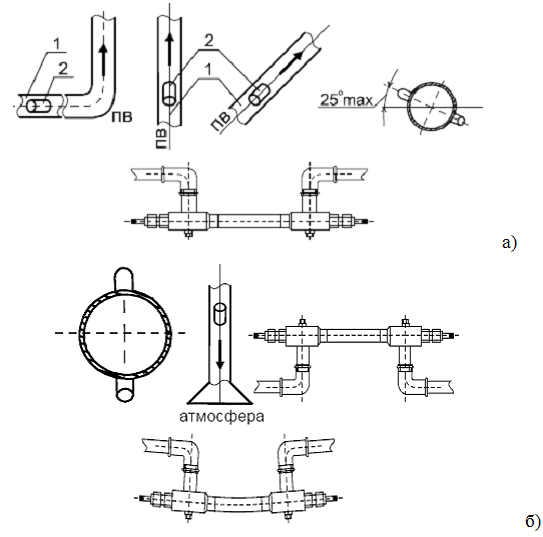

Требования к месту установки ультразвукового преобразователя расхода (УПР)

При выборе места установки определить:

тип и материал трубопровода, продолжительность его эксплуатации, состояние внутренней поверхности и наличие доступа к ее исследованию, возможность остановки потока;

диапазоны измерения расхода, температуры, давления;

возможность измерения параметров трубопровода и жидкости в условиях эксплуатации с требуемой точностью.

Место установки УПР должно обеспечивать удобство обслуживания. В случае, когда трубопровод проложен в земле, место установки УПР необходимо оборудовать сухой камерой. Размеры сухих камер зависят от диаметра трубопровода и должны обеспечить возможность работы внутри камеры.
