Подготовка и осуществления монтажа

Глубина погружения термочувствительной части ПТС или защитной гильзы составляет (0,3…0,5) DN.

· Перекрыть задвижками участок трубопровода и слить воду. Очистить поверхность на предполагаемом для врезки участке от грязи, изоляции, покрытия и т.д. до металла.

· Смонтировать необходимую арматуру на трубопроводе. Пример установки термопреобразователей приведен на рисунке 19.

· Установить ПТС.

· Залить пространство между гильзой и ПТС машинным маслом и закрепить ПТС.

Монтаж вычислителя.

Вычислитель крепить на опорной поверхности с помощью специальных пластин, предусмотренных на корпусе прибора, в вертикальном положении.

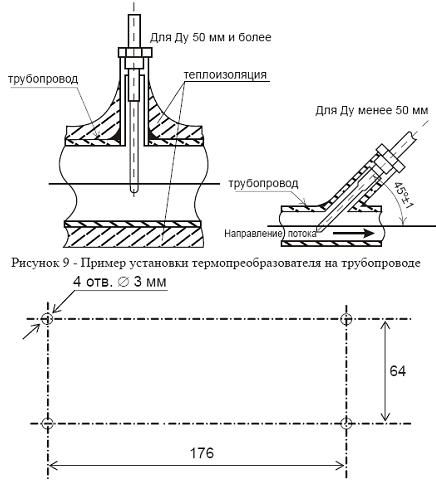

Рисунок 20. Разметка присоединительных отверстий вычислителя

Присоединительные размеры приведены на рисунке 20.

К ламели сетевой розетки обязательно должна быть подведена заземляющая шина.

Прокладка кабелей.

Перед прокладкой кабелей убедиться в отсутствии внешних повреждений.

Кабели проложить в трубах, кабельных каналах или в плетенках типа ПМЛ (О)-10х16 мм. Кабель присоединять к ПЭП в соответствии со связующей маркировкой.

Присоединение кабеля к ПЭП.

ВНИМАНИЕ.

Для УПР с условным диаметром от 50 DN по 200 DN маркировка на пьезодатчике должна соответствовать маркировке на присоединительном кабеле РК-50.

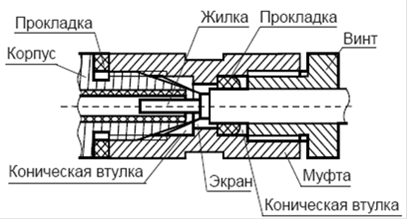

Рисунок 21. Схема подключения кабеля РК-50 к пьезодатчикам ПЭП 3-1 и ПЭП 6-1.

Схема присоединения кабеля к пьезодатчикам ПЭП 3-1, ПЭП 6-1 изображена на рисунке 21. Присоединение делать следующим образом:

отсоединить съемные части кабельного разъема ПЭП и нанизать их на кабель в той же последовательности.

снять наружную изоляцию кабеля на длине 5-6 мм.

вывернуть оплетку “чулком” (оплетку не распускать).

снять внутреннюю изоляцию на длине 4-5 мм и вставить центральную жилу в корпус соединителя до упора.

вывернуть оплетку на поверхность корпуса и прижать ее к поверхности конической втулкой.

навинтить на корпус муфту и, вставив в муфту прокладку с конической втулкой, поджать их винтом.

умеренно затянуть муфту и винт ключом.

Примечание - не допускается электрического контакта (короткого замыкания) между оплеткой и центральной жилой кабеля. При наличии такого замыкания прибор покажет отказ.

Принципиальная схема присоединения кабеля к пьезодатчикам ПЭП 3-4 и ПП-200 приведена на рисунке 22.

Рисунок 22. Схенма подключения кабеля РК-50 к пьезодатчику ПЭП 3-4

Пуск (опробование)

1. Установить в трубопроводе поток воды, произвести опрессовку испытательным давлением 1,5 Рраб.

2. Визуально проверить герметичность сварных швов и соединений. При обнаружении течи в месте установки ПЭП, надо затянуть гайку туже.

. Включить и запрограммировать вычислитель. После монтажа для беструбного исполнения провести поверку теплосчетчика.

После проведения всех работ произвести пломбировку ПЭП, вычислителя и термопреобразователей.

4. Места установки термопреобразователей на трубопроводе и выступающие металлические части самих ПТС рекомендуется теплоизолировать.
