Подготовка и осуществления монтажа

Таблица 7

DN, мм	50	65	80	100	150	200
L, мм	270	295	310	335	405	460

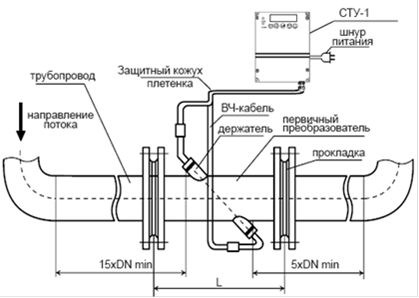

Рисунок 18. Пример расположения УПР

· Оценить по вырезанному участку трубы состояние внутренней поверхности трубопровода (отложения, степень коррозии). Измерить внутренний диаметр с учетом отложений.

· Проверить выполнение условия

(DN - DN’) ≤ 0,05DN’,

где: DN’ - внутренний диаметр УПР, DN - внутренний диаметр трубопровода.

Если условие не выполняется, чистить трубопровод от наслоений на длину не менее DN 15 до места установки УПР и DN 5 после, пока условие не будет выполнено.

Если состояние внутренней поверхности трубопровода не позволяет произвести очистку (сильная коррозия и отложения), следует вварить в трубопровод отрезки новой трубы длиной DN 15 до установки УПР и DN 5 после.

· Расточить посадочные отверстия фланцев по измеренному размеру с учетом зазора для сварки.

· Надеть на концы трубопровода ответные фланцы (не приваривая).

· Установить УПР в магистральный трубопровод и стянуть болтами с ответными фланцами (предварительно установив между фланцами прокладки из комплекта поставки). Сделать отметки мелом на магистральном трубопроводе для сварки фланцев с трубопроводом.

ВНИМАНИЕ!

. Фланец с нанесенным порядковым номером является входом УПР. При этом пьезодатчики на УПР, маркированные цифрами “1” (Трубопровод 1) и “3” (Трубопровод 2), должны оказаться ближе к вводу УПР.

. Для трубопроводов с условными диаметрами от 250 DN и свыше ПЭП 1 следует устанавливать первым к набегающемк потоку.

Снять УПР:

· Приварить ответные фланцы к трубопроводу по отметкам.

· Установить УПР в магистральный трубопровод, проложив прокладки между фланцами, и равномерно стянуть их болтами из комплекта поставки.

Монтаж ПТС:

· Для установки ПТС применяется следующая арматура:

- защитная гильза - при давлении теплоносителя более 0,4 МПа и скорости потока не более 1,5 м/с.

установочная втулка - при установке без защитной гильзы, рисунок 18.

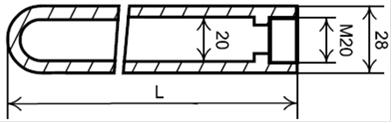

Рисунок 19. Эскиз и масса гильзы термопреобразователя

Таблица 8

L,мм	80	100	120	160
Масса, кг	0,16	0,17	0,19	0,22
