Схемная реализация основного канала управления

Рис. 2.28. Сумматор величин токов ключей и пороговое устройство с двумя порогами срабатывания.

Номинал входных резисторов, из условия согласования источника и потребителя, был выбран 10КОм.

К выходам компараторов подключены диодные переключатели напряжения, предназначенные для формирования напряжения логической единицы и логического нуля, то есть согласования выхода операционного усилителя и входа логических микросхем серии 564 (указать тип логики и напряжение?). Данный вариант диодного переключателя отработан и широко применяется в изделиях лаборатории 630 «ОАО ИСС» номинал резистора R46 рекомендуется 20КОм, R42 = 3КОм.

Напряжения с диодных переключателей поступают на вход логической схемы, которая формирует сигнал направления переключения и сигнал разрешения переключения (рисунок 2.29).

Рис. 2.29. Схема формирователя сигнала направления переключения и разрешения переключения.

Таблица истинности и логика работы приведена в пункте 2.1. Сигнал направления переключения снимается с вывода 11 DD3:4, сигнал разрешения переключения снимается с вывода 8 DD4:3.

Для повышения быстродействия и упрощения конструкции вместо дополнительного тактового генератора (как было описано в пункте 2.1), сигнал разрешения переключения поступает на ждущий генератор, поэтому последовательность тактовых импульсов появляется сразу при возникновении условия. Схема генератора приведена на рисунке 2.30 [1].

Рис. 2.30. Схема ждущего генератора (564ТЛ1).

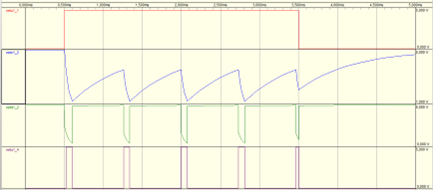

Рисунок 2.31. Диаграммы напряжений ждущего генератора.

Описание работы генератора (см рис 2.31): в начальный момент времени и до 0.5мс напряжение на входе 1 микросхемы равно 0, на выходе 3 равно напряжению питания, следовательно конденсатор заряжен до напряжения питания. Напряжение на выходе 4 равно логической единице. С приходом разрешающего импульса на вход 2 микросхемы (0.5мс) напряжение на выходе 3 становится равным 0 и происходит разряд ёмкости через цепь R38 VD15. Длительность импульса формируемого генератором должна составлять 100мкс. Если считать, что переходной процесс заканчивается за три постоянных времени, то постоянная времени должна быть равна 33мкс. Задавшись сопротивлением резистора R38 = 500Ом, тогда ёмкость равна:

нФ (2.16)

После того как конденсатор разрядился до уровня логического 0 происходит переключения логического элемента и на выходе 3 появляется напряжение логической единицы. Диод запирается и конденсатор заряжается до напряжения питания через резистор R37. Длительность импульса должна быть 1мс. Для данной микросхемы верхний порог срабатывания равен приблизительно половине напряжения питания. Конденсатор заряжается до половины питания примерно за 1 постоянную времени. Следовательно постоянная времени 2 тоже равна 1мс. Зная ёмкость конденсатора можно определить сопротивление резистора R37:

(2.17)

Входное сопротивление R41 зададим 5КОм.
