. сторожевой таймер T3.

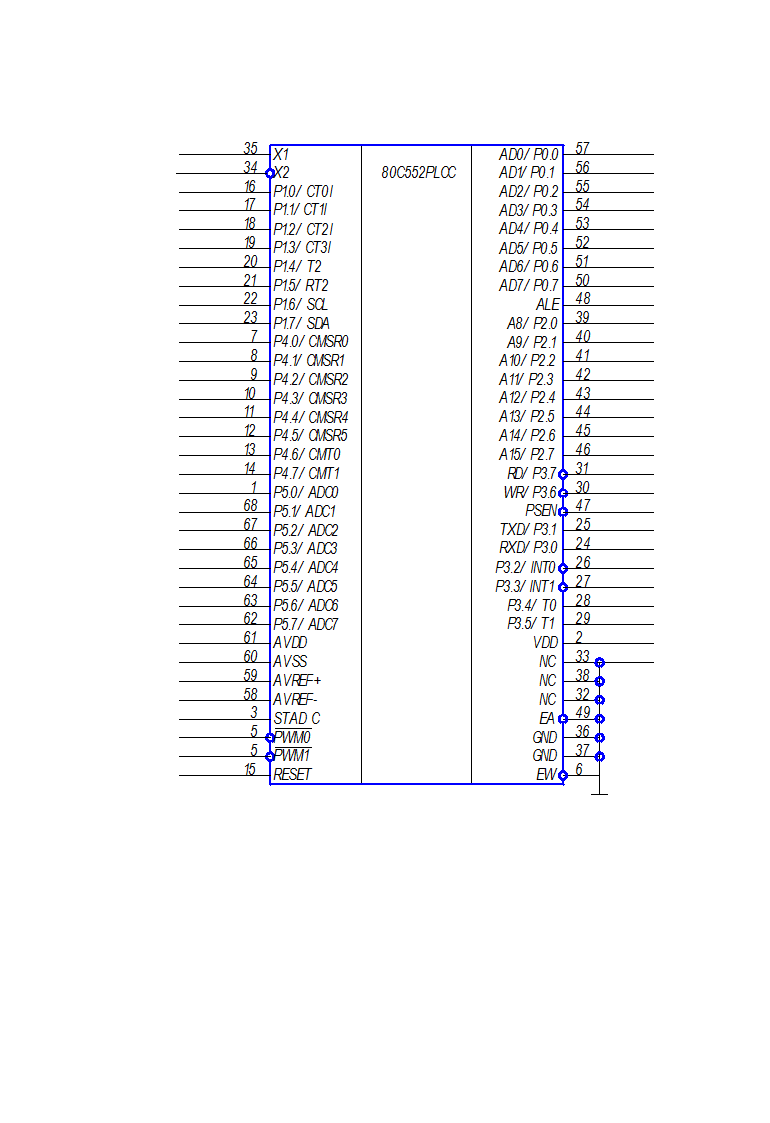

Условное обозначение 80С552 показано на рисунке 4.2.2.
Рисунок 4.2.2 Условное обозначение 80С552
В таблице 4.1. приведены обозначения и назначение выводов кристалла 80С552.
Таблица 4.1. Назначение и номера выводов 80С552
|
Обозначение |
Ножка |
Назначение выводов и альтернативные функции |
|
VDD |
2 |
Питание +5 В цифровых схем кристалла |
|
STADC |
3 |
Внешний пуск АЦП. Пуск может быть и по программе. Не оставлять этот вывод висящим в воздухе. |
|
/PWM0 |
4 |
Инверсный Выход ШИМ генератора 0 |
|
/PWM1 |
5 |
Инверсный Выход ШИМ генератора 1 |
|
/EW |
6 |
Инверсный Вход разрешения встроенному сторожевому таймеру Т3. Не оставлять этот вывод висящим в воздухе. |
|
P0.0 - P0.7 |
57 .50 |
Порт0. Двунаправленная мультиплексированная шина данных и младших адресов А0 - А7. |
|
Р1.0 - Р1.7 |
16 .23 |
Порт1. Двунаправленный порт. Имеет следующие альтернативные функции: |
|
CT0I - CT3I |
16 .19 |
Входы для четырех схем захвата таймера Т2. |
|
T2 |
20 |
Вход внешних импульсов для таймера Т2 (могут быть внутренние) |
|
RT2 |
21 |
Вход внешнего сброса для таймера Т2 |
|
SCL |
22 |
Линия синхронизации последовательной шины I2C SCL |
|
SDA |
23 |
Линия данных последовательной шины I2C SDA |
|
Р2.0 - Р2.7 |
39 .46 |
Порт2. Выход старшей половины адреса А8 - А15 |
|
Р3.0 - Р3.7 |
24 .31 |
Порт3. Двунаправленный порт. Имеет следующие альтернативные функции: |
|
RxD |
24 |
Вход UART |
|
TxD |
25 |
Выход UART |
|
/INT0 |
26 |
Инверсный вход внешнего сигнала прерывания 0 |
|
/INT1 |
27 |
Инверсный вход внешнего сигнала прерывания 1 |
|
T0 |
28 |
Вход внешних импульсов для таймера_0 (могут быть внутренние) |
|
T1 |
29 |
Вход внешних импульсов для таймера_1 (могут быть внутренние) |
|
/WR |
30 |
Инверсный Выход строба записи во внешнюю память данных |
|
/RD |
31 |
Инверсный Выход строба чтения из внешней памяти данных |
|
Р4.0 - Р4.7 |
7 .14 |
Порт4. Двунаправленный порт. Имеет следующие альтернативные функции: |
|
CMRS0 -CMRS5 |
7 .12 |
Выходы с установкой или сбросом при достижении таймером Т2 заданного значения |
|
CMТ0 -CMТ5 |
13, 14 |
Выходы с изменением на противоположный логического уровня при достижении таймером Т2 заданного значения |
|
Р5.0 - Р5.7 |
68 . 62, 1 |
Порт5. Двунаправленный порт. Имеет альтернативные функции в виде аналоговых каналов мультиплексора ADC0 - ADC7 АЦП |
|
RST |
15 |
Вход для сигнала сброса процессора. Когда срабатывает сторожевой таймер Т3, то RST генерится на этой ножке изнутри |
|
XTAL1 |
35 |
Подключение кварца . Также вход от внешнего источника возбуждения кристалла |
|
XTAL2 |
34 |
Подключение кварца . Когда используется внешнее возбуждение через ввод XTAL1, оставить этот вывод висящим в воздухе. |
|
VSS |
36,37 |
Две ножки общего вывода. Использовать обе. |
|
/PSEN |
47 |
Инверсный выход строба чтения из внешней памяти программ |
|
ALE |
48 |
Выход строба для защелкивания младшей половины адреса |
|
/EA |
49 |
Инверсный Вход для указания, что процессор должен использовать внешнюю память программ. Не оставлять висящим в воздухе. |
|
-AVref |
58 |
Подвод нижнего уровня опорного напряжения, но не ниже АVSS. Соответствует результату АЦП = 0 . |
|
+Avref |
59 |
Подвод верхнего уровня опорного напряжения. но не выше АVDD. Соответствует результату АЦП = 3FFН |
|
AVSS |
60 |
Общий вывод аналоговых цепей кристалла |
|
AVDD |
61 |
Плюс питания аналоговых цепей кристалла |
