Экспериментальные результаты

Таблица 12. Толщина слоя полиимидного ориентанта на поверхности ITO при различных соотношениях объемных долей ПАК в растворителе и скорости вращения ротора центрифуги 3000 об/мин.

Соотношение объемных долей, %	Толщина, нм
1,8	3
2,2	5
2,5	6
4,0	9
5,0	11
6,7	15
10,0	23

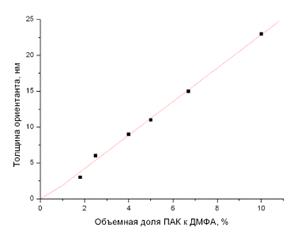

Рис 29 - Толщина слоя полиимидного ориентанта на поверхности ITO при различных соотношениях объемных долей ПАК в растворителе и скорости вращения ротора центрифуги 3000 об/мин

С увеличением доли ПАК в растворителе толщина слоя полиимидного ориентанта на поверхности ITO увеличивается.

Таблица 13. Изменение коэффициента преломления ориентанта на основе ПМДА-ОДА при разных толщинах и направлениях ориентации

Толщина, нм	Без ориентации	Параллельная ориентация	Перпендикулярная ориентация
5	1,57	1,35	1,37
6	1,60	1,25	1,27
9	1,67	1,15	1,15
18	2,02	1,30	1,34

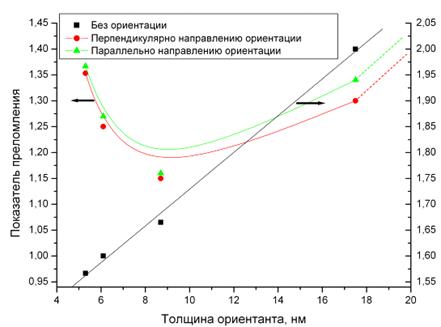

Рис 30 - Показатель преломления ориентанта на основе ПМДА-ОДА при разных толщинах и направлениях ориентации

С ростом толщины изотропного ориентанта коэффициент преломления возрастает. При анизотропии коэффициент преломления в направлении перпендикулярно направлению анизотропии становится больше, чем в направлении параллельно направлению анизотропии.

Таблица 14. Свободная поверхностная энергия фоточувствительного ориентанта на основе SD-1 при различных толщинах ориентанта.

	Свободная поверхностная энергия, мДж/м2
Толщина, нм	γsd	γsp	γs
2	43	0	43
3	43	14	57
4	43	23	65
7	42	18	60
15	43	24	67
