Экспериментальные результаты

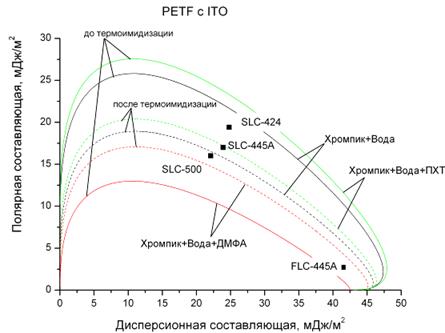

Рис 25 - Огибающие смачиваемости для PETF c ITO с полиимидным ориентантом толщиной 8 нм при различных способах химической обработки

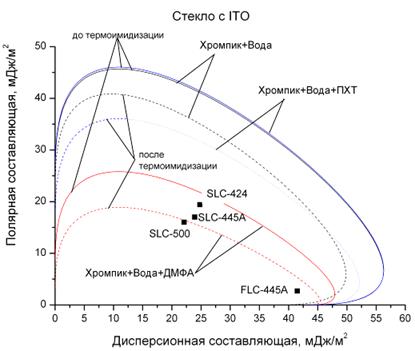

Рис 26 - Огибающие смачиваемости для стекла c ITO с полиимидным ориентантом толщиной 8 нм при различных способах химической обработки

Результаты исследования электрооптических, механических и термодинамических характеристик нанослоев фоточувствительного ориентанта и низкотемпературного полиимидного ориентанта на гибких подложках

Таблица 10. Толщина слоя фоточувствительного ориентанта SD-1 на поверхности ITO при различных соотношениях объемных долей SD-1 к ДМФА и скорости вращения ротора центрифуги 700 об/мин.

Соотношение объемных долей, %	Толщина, нм
0.125	2
0.167	3
0.25	4
0.5	7
1	15

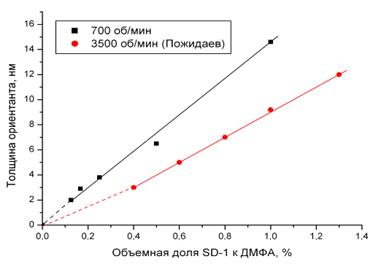

Рис 27 - Толщина слоя фоточувствительного ориентанта SD-1 на поверхности ITO при различных соотношениях объемных долей SD-1 к ДМФА и скорости вращения ротора центрифуги 700 об/мин в сравнении с данными работы [24]

С увеличением объемной доли SD-1 в ДМФА толщина увеличивается. Данные соотносятся с работой [24], где аналогичные объемные доли SD-1 к ДМФА получены центрифугированием при большей угловой скорости. Обе зависимости линейны, а угол наклона кривой отвечает за скорость центрифугирования.

Таблица 11. Коэффициент преломления фоточувствительного ориентанта SD-1 на поверхности ITO при различных толщинах ориентанта.

Толщина, нм	Без ориентации	Параллельная ориентация	Перпендикулярная ориентация
2	1.70	1,83	1,58
3	1.70	1,95	1,64
4	1.70	1,95	1,62
7	1.70	1,80	1,60
15	1.70	1,75	1,67

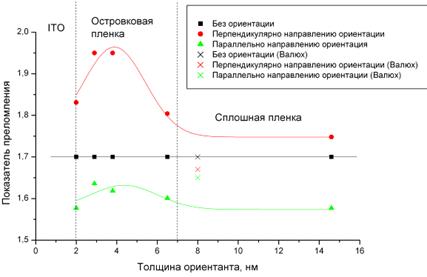

Рис 28 - Показатель преломления фоточувствительного ориентанта SD-1 на поверхности ITO при различных толщинах ориентанта в сравнении с работой [6]

Показатель преломления в направлении перпендикулярно направлению анизотропии больше, чем в направлении параллельно направлению анизотропии. При этом нельзя говорить о том, что коэффициент преломления изотропного ориентанта не зависит от толщины ориентанта из-за недостатка эллипсометрического метода измерения, а именно из-за невозможности одновременного измерения толщины и коэффициента преломления образца. Один и тот же спектр может соответствовать тонкому образцу с высоким коэффициентом преломления и толстому образцу с малым коэффициентом преломления. В связи с этим в соответствии с работой [6] на длине волны 635 нм был выбран коэффициент преломления равный 1,7. Таким образом, все показания нормированы относительно этой величины.
