Экспериментальные результаты

Рис 45 - Спектр поглощения ЖК ячейки на основе фоточувствительного ориентанта

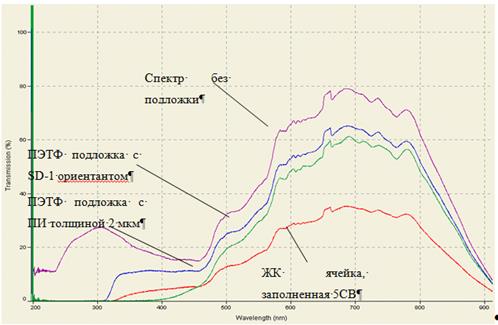

Рис 46 - Спектр пропускания ЖК ячейки на основе фоточувствительного ориентанта

Выводы по экспериментальной части и Оптимизация технологического процесса

Исследовано влияние толщины нанослоев ориентантов и методов химической обработки на оптические, термодинамические и механические характеристики гибких дисплейных ячеек на основе нанослоев ориентантов.

С увеличением объемной доли фоточувствительного ориентанта и полиимидного ориентанта в растворителе толщина слоя ориентанта увеличивается. При формировании нанослоев смачивание уменьшается, свободная поверхностная энергия падает на 8-15%. Дисперсионная составляющая свободной поверхностной энергии не зависит от типа обработки, а полярная составляющая зависит.

Наибольшую энергию можно получить, обработав поверхность в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, - около 70 мДж/м2.

С ростом толщины изотропного полиимидного ориентанта коэффициент преломления возрастает. При анизотропии коэффициент преломления полиимидного ориентанта падает в направлениях параллельно и перпендикулярно направлению анизотропии, а коэффициент преломления фоточувствительного ориентанта возрастает в направлении перпендикулярно направлению анизотропии и падает в направлении параллельно направлению анизотропии. Коэффициент преломления в направлении перпендикулярно направлению анизотропии всегда больше, чем в направлении параллельно направлению анизотропии как для фоточувствительного (на 1-3%), так и для полиимидного ориентанта (на 14-20%). Для получения наименьшего коэффициента преломления и наибольшей поверхностной энергии рекомендуется выбирать толщину ориентанта около 8 нм.

Разработана технологическая операция изготовления ЖК модулятора, позволяющая уменьшить предельный радиус кривизны на 30%. Этой критической операцией является нанесение нанотолщинного ориентанта на гибкую подложку. При режимах нанесения ориентанта на PES подложку при 3000 об/мин центрифугированием, двухстадийной термоимидизации при температурах 353К и 453К по 1 часу и объемной концентрации лака к ДМФА 1:40 удалось получить покрытие толщиной 8 нм. Предельный радиус кривизны уменьшился на 30% и составил 6.7 мм.

Удалось получить образцы гибкой ЖК ячейки с полиимидным и фоточувствительным ориентантами. Ячейки имеют высокую контрастность и выдерживают давление до 0,5 ГПа, а также обладают спектром пропускания в диапазоне от 300 до 900 нм.

ЗАКЛЮЧЕНИЕ

Проанализирована конструкция и технология изготовления гибких дисплейных ячеек на основе нанотолщинных ориентантов и определены ограничения при изготовлении гибких дисплейных ячеек: температура формирования ориентанта превышает температуру деструкции гибких подложек, а спектр пропускания при традиционных толщинах ориентантов ограничен величиной пропускания ориентанта.

Методами эллипсометрии, гониометрии, микроинтерферометрии, спектрофотометрии, а также оптической и атомно-силовой микроскопии исследованы характеристики нанослоев ориентантов на гибких подложках. Показано, что формированием из растворов сильно разбавленных полимеров возможно получение слоев ориентантов (в том числе островковых) толщиной 8-23 нм, что позволяет увеличить пропускание ячейки в спектральном диапазоне 300-400 нм до 60% и в диапазоне 400-900 нм с 70 до 80% и уменьшить предельный радиус кривизны модулятора на 30% без заметного ухудшения электрофизических характеристик за счет модификации поверхности ITO.

Предложена технология формирования нанотолщинного полиимидного ориентанта на гибких подложках при температуре (353К и 453К по 1 часу) не превышающих температуру деструкции полимерной подложки.
