Экспериментальные результаты

Таблица 9. Обработка в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, затем плазмохимическая обработка в кислородосодержащей плазме.

	До нанесения ПИ			После нанесения ПИ
	γs	γsp	γsd	γs	γsp	γsd
PETF с ITO	53	10	43	49	4	44
Стекло c ITO	71	27	44	62	18	44

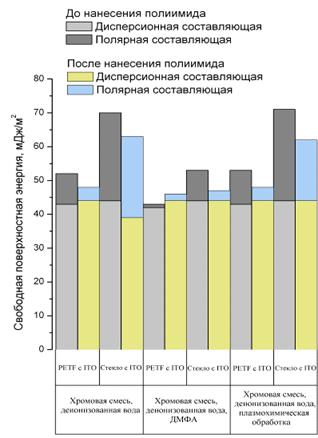

Рис 24- Свободная поверхностная энергия различных подложек с полиимидным ориентантом толщиной 8 нм при различных способах химической обработки [22]

Дисперсионная составляющая свободной поверхностной энергии зависит только от материала поверхности, что подтверждается экспериментальными данными: γsd меняется слабо и составляет в среднем 43±1 мДж/м2. Полярная составляющая свободной поверхностной энергии зависит от наличия диполей на поверхности, например воды или другой полярной жидкости, грязи. Следовательно, химическая обработка способна повлиять на полярную составляющую, что тоже подтверждается экспериментально. Таким образом, основное влияние обработки поверхности на свободную поверхностную энергию проявляется через изменение полярной составляющей свободной поверхностной энергии.

Наибольшую энергию имеют образцы, обработанные в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, - около 70 мДж/м2, что аналогично свободной поверхностной энергии подложек с ITO в работе [23] и стеклянных подложек с ITO в работе [24].

Наименьшую энергию имеют образцы, обработанные в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, а затем в диметилформамиде. Это связано с тем, что ДМФА, будучи неполярной жидкостью, связывает молекулы воды, убирая с поверхности свободные диполи, что приводит к уменьшению полярной составляющей, а, следовательно, и полной свободной поверхностной энергии.

Обработка в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, затем плазмохимическая обработка в кислородосодержащей плазме не дает дальнейшего увеличения свободной поверхностной энергии по сравнению с обработкой в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, что связано с тем, что до ПХТ поверхность уже достаточно чиста и обработка в плазме не способна очистить ее еще больше.

После термоимидизации образцы, обработанные в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, а затем промытые в ДМФА, не смачиваются некоторыми типами ЖК (Рис 23 и 24). Все остальные типы химической обработки позволяют создать поверхность, смачиваемую всеми рассмотренными типами ЖК. Как видно из Рис 22-24, при формировании нанослоев смачивание уменьшается, свободная поверхностная энергия падает.
