Пути повышения точности устройств для определения комплексных коэффициентов передачи смесителей

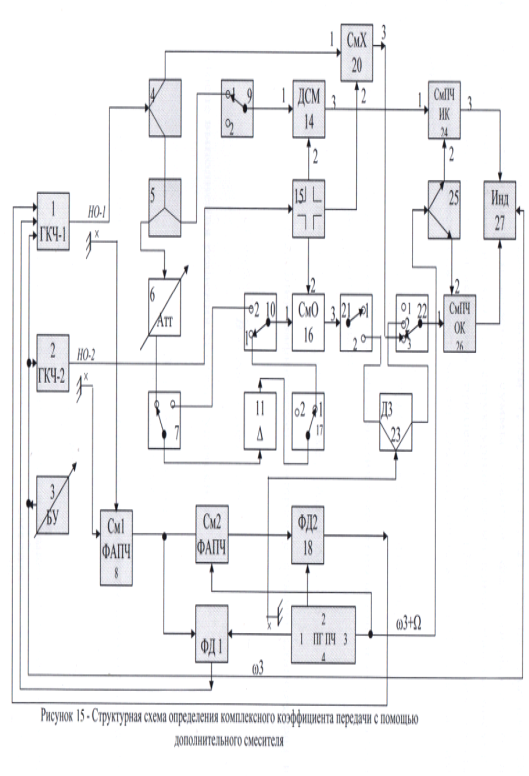

В этом случае сигнал разделенный третьим делителем сигналов 4, подается на сигнальный (первый) вход испытуемого смесителя 20 и первый вход дополнительного смесителя 14, на вторые входы (гетеродинные) которых поступают сигналы со второго ГКЧ-2.

Образовавшиеся сигналы первой промежуточной частоты подаются с выхода испытуемого смесителя на первый вход смесителя промежуточной частоты 26 опорного канала, а с выхода дополнительного смесителя 14 - на первый вход смесителя промежуточной частоты измерительного канала 24. В смесителях промежуточной частоты измерительного 24 и опорного 26 каналов сигналы первой промежуточной частоты со3 преобразуются в сигналы постоянной промежуточной частоты , которые поступают с третьего выхода смесителя 26 на вход измерительного канала, а с третьего выхода смесителя 24 на вход опорного канала индикатора 27. В индикаторе 27 происходит сравнение фазочастотных и амплитудно-частотных характеристик испытуемого смесителя 20 с аналогичными характеристиками дополнительного смесителя 14. В этом режиме измерительный фазовый мост не содержит ни усилителя 11, ни аттенюатора 6, т.е. отсутствуют источники больших погрешностей АЧХ и ФЧХ, в дополнение к этому за счет отсутствия усилителя СВЧ 11 значительно расширяется динамический диапазон измеряемых амплитуд. Из анализа структурных схем на рисунках 18, 19,20 и 21 видно, что ГКЧ-1 и ГКЧ-2 связаны друг с другом через направленные ответвители НО-1, НО-2 и смеситель 8 системы ФАПЧ-1. За счет этой связи возможен проход сигналов первой (переменной) промежуточной частоты ю3 из одного канала ИФМ в другой, где он будет являться прямой помехой. Его амплитуда в равной степени на входе испытуемого СмХ, 20, опорного СмО, 16 и дополнительного ДСм, 14 смесителей определяет минимальный полезный уровень сигнала, который еще может регистрировать измеритель отношений прибора, и, таким образом, устанавливает динамический диапазон всего измерительного прибора.

Анализ этих связей может быть выполнен с помощью направленного графа, приведенного на рисунке 16. При построении графа НО-1 и НО-2 представлены в виде симметричных обратимых восьмиполюсников [11].

Любой смеситель, в том числе и системы ФАПЧ-1, может быть представлен в виде линейного гибридного соединения, к которому присоединены смесительные диоды с фильтром ПЧ.

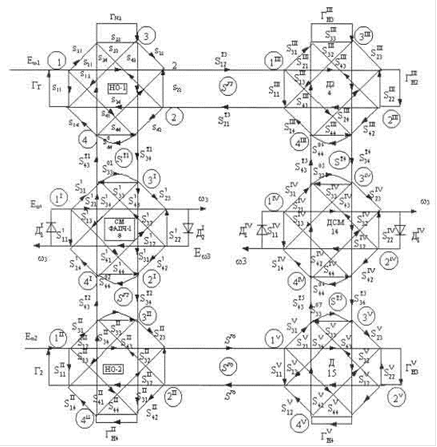

Рисунок 16 - Граф связей ГКЧ-1 и ГКЧ-2 между собой

Поэтому смеситель 8 системы ФАПЧ-1 и дополнительный смеситель прибора 14 на графе рисунка 16 представлены в виде линейных обратимых восьмиполюсников, к противоположным плечам которых присоединены смесительные диоды (балансный вариант смесителя).

Смеситель ФАПЧ-1 - это генератор сигналов ПЧ с частотой 3, амплитуда которых с достаточной для данного случая точностью определяется как результат перемножения амплитуд сигналов от ГКЧ-1 и от ГКЧ-2 на его входах. ГКЧ-2 играет роль гетеродина и поэтому уровень сигнала первой ПЧ определяется в основном мощностью меньшего сигнала, т.е. от ГКЧ-1.

Отношение амплитуды сигнала с частотой , полученного в результате преобразования входного сигнала от ГКЧ-1 на нагрузке дополнительного смесителя 14, к амплитуде сигнала, пришедшего на эту же нагрузку от эквивалентного генератора очевидно и определяет разрешающую способность прибора к уровням сигнала и в итоге динамический диапазон измеряемых амплитуд.

При проведении измерений сигнала первой ПЧ с выхода дополнительного смесителя, играющего роль образцового, сравнивается с амплитудой и фазой сигнала с выхода испытуемого смесителя. В связи с этим, для измерений необходимо применять дополнительный смеситель, имеющий равномерную АЧХ и линейную ФЧХ. Предполагается, что именно такие характеристики имеет смеситель 14 в графе на рисунке 16.

Из приведенного графа видно, что единственным серьезным препятствием для прохождения сигнала первой ПЧ на входы дополнительного и испытуемого смесителей при коаксиальном варианте электрического тракта является только величина развязки между входами сигнала и гетеродина самого смесителя 8 для сигналов с частотой и переходное ослабление НО-1 . Как было показано выше, отношение амплитуд сигналов и на нагрузке дополнительного смесителя ограничивает динамический диапазон всего прибора.

Перейти на страницу: 1 2 3
