Изучение параметров полевых транзисторов

Целью данной работы является исследование ВАХ полевого транзистора с p-n-переходом и каналом n-типа при различных режимах работы, а также ознакомление с методом измерения основных параметров полевого транзистора.

Полевым называют транзисторы, работа которых основана на управлении размерами токопроводящей области (канала) посредством изменения напряженности поперечно-приложенного электрического поля. Проводимость канала в таких приборах определяется основными носителями.

Контакт, от которого движутся основные носители, называется истоком, а тот к которому движутся - стоком. Затвор электрически изолирован от канала областью объёмного заряда перехода. В зависимости от способа изоляции различают:

Транзисторы с управляющим переходом;

Транзисторы с изолированным затвором (МОП, МПД);

Транзисторы с индуцированным каналом;

Транзисторы с барьером Шоттки.

Основные характеристики полевого транзистора:

. Выходные характеристики полевого транзистора.

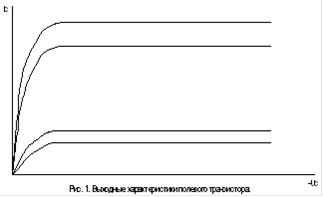

На выходных характеристиках (Рис. 1) участок I соответствует триодному режиму работы полевого транзистора, при этом , участок II соответствует пентодному режиму работы, . Ток стока достигает насыщения за счет увеличения падения напряжения на сопротивлении канала и соответствующего уменьшения ширины канала, а также за счет уменьшения подвижности носителей и насыщения их скорости.

. Входные характеристики полевого транзистора.

Входные характеристики определяются свойствами перехода затвора, при обратном напряжении затвора. Ток затвора - это ток закрытого перехода.

определяется тепловым током, током термогенерации, токами утечки обратно-смещенного перехода.

Однако в отличии от полупроводникового диода на ток здесь влияет ионизация носителей заряда в перекрытой части канала, этот процесс обуславливает зависимость тока затвора от тока и напряжения стока. Полевые транзисторы с переходом и каналом типа как по полярности источников питания, так и по электрическим характеристикам идентичны электровакуумным триодам.

Практическая часть

полевой транзистор канал напряжение насыщение

В нашей работе при помощи электроизмерительного прибора Л2-31 изучались параметры полевого транзистора с управляющим переходом.

Задание №1

Первым этапом было снятие входных характеристик , определяющихся свойствами перехода затвора. Экспериментальные данные представлены в таблице 1 и на рисунке 1. Параметром семейства было напряжение ,. Использовав метод наименьших квадратов, мы нашли ток и сопротивление утечки при :,Rут = (2.34 ±0.1)ГОм; I30 = (1.6±0.2)*10-9 А
