Последетекторное обнаружение

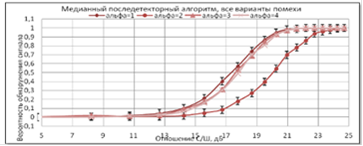

Рисунок 19 - Рабочая характеристика медианного алгоритма, последетекторный прием

Таблица 7. Результаты моделирования линейного алгоритма

Медианный алгоритм
h, дБ	α=1	α=2	α=3	α=4
4,70	0,001	0	0,005	0
8,22	0,005	0,008	0,02	0,001
10,72	0,018	0,005	0,011	0,012
12,66	0,044	0,008	0,025	0,025
14,24	0,101	0,018	0,091	0,063
15,58	0,212	0,048	0,175	0,16
16,74	0,402	0,084	0,312	0,303
17,76	0,572	0,18	0,53	0,489
18,68	0,74	0,271	0,688	0,7
19,51	0,868	0,397	0,843	0,806
20,26	0,948	0,545	0,931	0,92
20,96	0,984	0,699	0,972	0,971
21,60	0,991	0,781	0,993	0,995
22, 20	0,999	0,86	0,999	0,997
22,76	0,999	0,939	1	0,999
23,29	0,999	0,962	0,999	0,999
23,78	1	0,979	0,999	1
24,25	1	0,996	1	1
24,70	1	0,999	1	1
