Последетекторное обнаружение

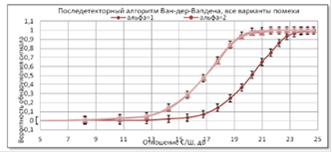

Рисунок 20 - Рабочая характеристика алгоритма Ван-дер-Вардена, последетекторный прием

Таблица 8. Результаты моделирования алгоритма Ван-дер-Вардена

Алгоритм Ван-дер-Вардена
h, дБ	α=1	α=2	α=3	α=4
4,70	0,002	0,001	0	0
8,22	0,002	0,01	0,005	0,01
10,72	0,003	0,03	0,025	0,032
12,66	0,006	0,049	0,048	0,052
14,24	0,02	0,143	0,135	0,141
15,58	0,034	0,287	0,284	0,288
16,74	0,07	0,471	0,473	0,474
17,76	0,144	0,666	0,652	0,661
18,68	0,248	0,842	0,835	0,844
19,51	0,368	0,941	0,928	0,937
20,26	0,509	0,985	0,969	0,983
20,96	0,65	0,992	0,975	0,99
21,60	0,753	0,999	0,999	0,999
22, 20	0,862	1	1	1
22,76	0,936	1	1	1
23,29	0,966	1	1	1
23,78	0,991	1	1	1
24,25	0,995	1	1	1
24,70	1	1	1	1
